HBM 与 3D 堆叠:衬底与工艺配套方案

HBM 靠 TSV + 微凸块 + 超薄晶圆垂直堆叠把带宽做上去。我们把其中"晶圆减薄、键合、凸块、衬底"这几环做成可采购的服务——从一片样品到批量配套。

方案介绍

AI 加速卡的算力增长,越来越受制于"存力"——计算单元与内存之间的数据搬运速度。HBM(High Bandwidth Memory,高带宽存储)把多颗 DRAM 裸片垂直堆叠,通过硅通孔(TSV)直连,再经微凸块与逻辑基底对接,在极短距离内提供数千 GB/s 级带宽。从 HBM3 到 HBM3E、HBM4,堆叠层数从 8 层走向 12 层、16 层,单片厚度从几十微米继续下探,对晶圆减薄、键合对位、凸块一致性提出了近乎苛刻的要求。

对国内先进封装厂、存储模组厂与科研机构而言,HBM 供应链高度集中,但这并不意味着没有切入点:封装侧的工艺开发、良率爬坡与结构验证,大量依赖可灵活采购的衬底与工艺服务——这正是我们的位置。

HBM 3D 堆叠结构拆解

一颗典型 HBM 颗粒的核心结构从 DRAM 裸片、TSV、微凸块、键合界面到逻辑基底与转接板对接层层衔接;各结构层的关键工艺与对衬底的要求,详见"参数规格"一节的拆解表。转接板对接环节中,HBM 与 GPU 并排贴装于 interposer,具体见 CoWoS / 2.5D 页。

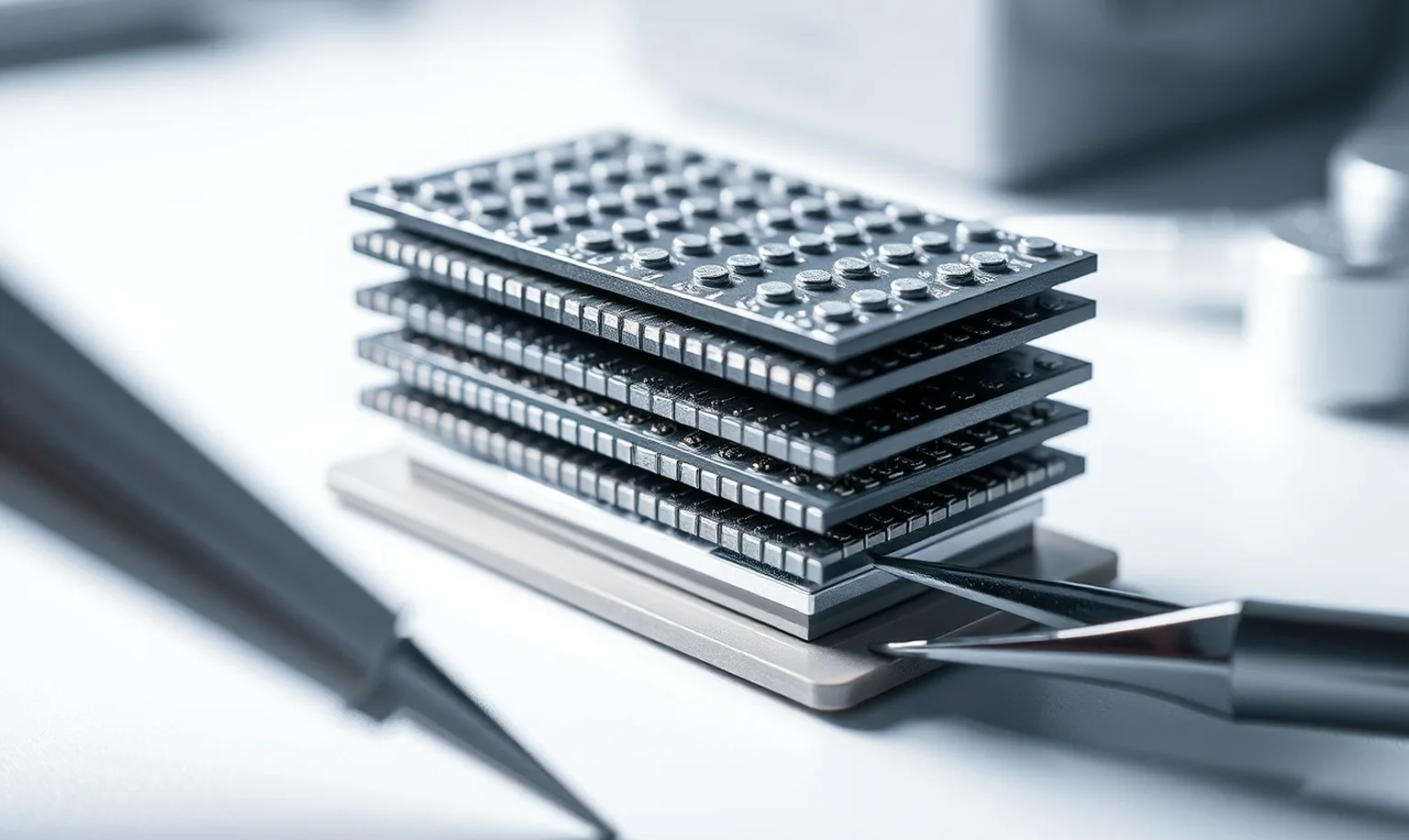

HBM 3D 堆叠的 TSV 硅通孔晶圆

HBM / 3D 堆叠:DRAM 裸片经 TSV 与微凸块垂直互连

应用场景

HBM 与 3D 堆叠的衬底与工艺配套,服务于以下六类场景。

AI 训练加速器

多颗 HBM 堆叠环绕计算芯粒,支撑大模型训练对存储带宽与容量的高需求。

AI 推理芯片

以 HBM 承载权重与激活数据,降低推理时延,对堆叠高度与功耗更敏感。

高性能计算 / HPC

科学计算与仿真负载需要宽 I/O 存储接口,3D 堆叠提供带宽密度。

移动与边缘 SoC

新一代移动平台采用堆叠内存,追求更薄封装与更低工作电压。

网络与交换

交换 ASIC 搭配高带宽缓存堆叠,缓解报文缓冲的带宽瓶颈。

科研与结构验证

小批量超薄片与载片体系,支持新堆叠结构的快速打样与失效分析。

能力介绍

把 HBM 拆到"可以买什么"的层面,核心是四件事;我们围绕它们提供可采购的衬底与工艺服务。

洁净室中的超薄晶圆减薄与键合工艺

超薄片减薄、Taiko 环与临时键合,是 3D 堆叠良率的前提

1. 超薄晶圆与减薄

HBM 层数每加一层,对单片厚度就更苛刻一分。12 层堆叠要求单片 DRAM 晶圆减薄到 50μm 以下,部分路线逼近 30μm。薄到这个程度,晶圆在搬运和后续工艺中极易翘曲、破片,必须配合临时键合载片体系。我们的晶圆减薄 / Taiko 服务正是为此准备:常规减薄至 50μm,Taiko 工艺保留边缘环以增强机械强度,便于后续光刻与键合操作。

2. Taiko 工艺

Taiko 减薄只在晶圆中心区研磨,边缘保留 2–3mm 的厚环,让 50μm 的薄芯仍有整片 775μm 边缘支撑,显著降低翘曲和破片率,是 HBM 类超薄晶圆的主流处理方案。Taiko 环尺寸、研磨精度与表面损伤层控制(配合 CMP 或干式抛光去应力)都直接影响后续键合良率。

3. 临时键合与永久键合

超薄晶圆必须临时键合到载片(玻璃或硅)上才能进入 TSV 背面露出、RDL 与凸块工序,完工后再解键合分离。载片的平整度、临时键合胶的耐温性、解键合后的残胶清洗,都是关键控制点。详见晶圆键合服务(临时键合 / 直接键合 / 共晶键合全体系)。

4. 微凸块与 UBM

die 间互连靠微凸块:UBM(钛/铜种子层)+ 电镀铜柱 + SnAg 焊帽,pitch 从 HBM2 时代的 55μm 走向 40μm 乃至更小。凸块高度一致性直接决定多层堆叠后的接触良率。我们的凸块 / UBM 代工覆盖 SnAg、铜柱、AuSn 等体系,可提供随批高度均匀性数据。更细间距方向见 混合键合专页。

典型合作路径

  • 结构验证 / 工艺开发:采购 DSP 硅片 + 减薄/Taiko + 临时键合 + 凸块,一套流程走完,小批量 1–2 周交付。
  • 良率爬坡配套:按批供应 Test 级衬底与 Dummy 片,减薄/键合工艺参数随批记录可追溯。
  • 量产外围配套:Dummy 与再生片年度框架,载片循环使用体系,降低产线运营成本。

参数规格

结构拆解、可供应清单与关键参数,一屏看全。

HBM 3D 堆叠结构拆解

结构层构成关键工艺对衬底/工艺的核心要求
DRAM 裸片(多层)8–16 层 DRAM die 垂直堆叠晶圆减薄、切割单片减薄至 30–50μm,TTV ≤ 1μm,无翘曲碎裂
TSV 硅通孔贯穿 DRAM die 的垂直互连孔DRIE 深硅刻蚀、绝缘/种子层、铜填充、CMP孔径 5–10μm,深宽比 10:1 级,孔内铜无空洞
微凸块(μBump)die 间 SnAg 微凸块 + Cu 柱UBM 溅射、电镀、回流pitch 40μm 以下,高度均匀性 ±1μm
热压/混合键合层间互连与固定TCB 热压键合,先进路线转向无凸块混合键合表面粗糙度亚纳米级,颗粒控制严格
逻辑基底(Base Die)底部逻辑/缓冲 die晶圆级制造标准 12 英寸逻辑工艺衬底
转接板对接HBM 与 GPU 并排贴装于 interposer2.5D 封装(详见 CoWoS / 2.5D 页)大凸块间距互连,基板翘曲控制

我们能供应什么

配套项能力范围适用环节详情
超薄晶圆减薄减薄至 50μm(可议更薄),TTV ≤ 2μm,8/12 英寸DRAM die 减薄、结构验证片减薄 / Taiko
Taiko 工艺边缘环 2–3mm,芯区厚度 ±1.5μm,含去应力抛光超薄片机械强度保障减薄 / Taiko
临时键合 / 解键合硅/玻璃载片,耐温胶体系,解键合清洗薄晶圆背面工艺支撑晶圆键合
永久键合直接键合、共晶键合、胶合键合层间堆叠结构验证晶圆键合
微凸块 / UBMSnAg / 铜柱 / AuSn,UBM Ti/Cu 体系,随批高度数据die 间与基底互连凸块 / UBM
12 英寸硅衬底Prime / Test 级,DSP 双面抛光,TTV ≤ 1.5μm结构验证片、工艺开发硅晶圆衬底
Dummy / 再生片8/12 英寸 Dummy、产线再生循环设备调试、颗粒监控降本晶圆再生

HBM / 3D 堆叠关键参数速览

16+ 层HBM4 堆叠高度
1.6 TB/s单堆叠带宽(HBM4)
5μmTSV 孔径
10–40μmμ-bump 间距
参数项典型能力说明
堆叠层数4–16+ 层 DRAM每增加一层即增加一个存储带宽通道
TSV 孔径 / 深5μm 孔径 / 50μm 深,深宽比 10:1深硅刻蚀 + 绝缘层 + 阻挡/种子层 + 铜填充
μ-bump 间距10–40μmCu/Ni/SnAg 微凸块,高度均匀性 ±1μm
混合键合间距< 1μm(研发)HBM4 及之后的层间互连演进方向
单片减薄厚度< 50μmTaiko 减薄 + 临时键合载片保护
堆叠键合方式热压键合(TCB)或回流3D 堆叠键合在 280℃ 以下完成

把上表落到可采购的选项上:TSV 与微凸块工艺见 TSV 工艺页 与 凸块 / UBM 页,超薄片与载片体系见 减薄 / Taiko 页,层间无凸块互连方向见 混合键合专页。

设备与工艺装备

支撑 HBM 与 3D 堆叠的装备类别与通用配置。

设备类别典型配置用途
精密背磨减薄8 / 12 英寸背磨 + Taiko 环减薄DRAM 片减薄至 50μm 以下
临时键合 / 解键合硅 / 玻璃载片 + 耐温胶体系薄晶圆背面工艺支撑
深硅刻蚀(DRIE)高深宽比硅刻蚀HBM TSV 成孔
铜电镀与 CMP孔内填充电镀 + 双面研磨抛光TSV 铜填充与露头
凸块电镀与回流微凸块电镀线 + 回流炉μ-bump 成形
键合与检测热压 / 永久键合设备,C-SAM 超声扫描层间堆叠与空洞检测

实际案例

以下案例均已匿名化处理,仅呈现可公开验证的工艺指标与结果。

存储模组厂 · 12 层堆叠验证

12 层结构验证片的减薄与载片配套

客户在 12 层 DRAM 堆叠结构验证阶段,需要稳定获得 50μm 以下的超薄验证片与配套载片,关注破片率与 TTV。

结果:Taiko 环减薄 + 临时键合方案落地,单片减薄至 50μm 以下未破片,TTV 与随批数据达标。

封装厂 · 良率爬坡配套

键合工艺窗口与随批数据的稳定供应

客户在减薄与键合工序爬坡期,需要按批稳定供应 Test 级衬底与 Dummy 片,并保留可追溯的工艺参数记录。

结果:按批交付衬底与陪片,减薄 / 键合参数随批记录可追溯,帮助客户缩短了良率收敛周期。

科研机构 · 超薄片工艺研究

超薄片与载片体系的快速打样

研究组开展超薄硅片与键合界面研究,需要小批量 DSP 硅片、减薄与临时键合整套服务,且样品周转要快。

结果:一片起订、48h 到料,1–2 周走完减薄 / Taiko / 临时键合全流程,随片提供几何与去应力数据。

常见问题

你们能做完整的 HBM 颗粒吗?
不能,也不宣称能。我们不做 DRAM 芯片制造,定位是 HBM 供应链中"衬底与工艺"环节的外协伙伴:提供结构验证所需的衬底、减薄、键合、凸块等工艺服务,供封装厂、存储厂与科研机构做工艺开发、结构验证与外围配套。
减薄到 50μm 以下会不会破片?怎么保证良率?
超薄加工必须配合 Taiko 工艺或临时键合载片体系。Taiko 保留边缘厚环增强整片强度;临时键合把薄晶圆固定在载片上进行后续操作。我们会在报价时根据您的后续工序(是否还有光刻、键合、电镀)推荐合适的方案,并可先做单片打样验证。
做 HBM 结构验证,需要准备哪些信息?
建议提供:目标堆叠层数与单片厚度、TSV 孔径/深宽比(如已有设计)、凸块 pitch 与材料体系、是否需要载片体系。工程师会据此反推衬底规格与工艺路线,24 小时内给出方案与报价。
载片(Carrier Wafer)由谁提供?可以循环使用吗?
可以由我们供应(硅或玻璃载片),也可以用客户自有载片。临时键合解键合后载片经清洗检测可循环使用,我们提供载片再生与平整度再认证服务,降低单次使用成本。
从 HBM3 走向 HBM4,堆叠侧对我们提出的新要求是什么?
层数从 8–12 层推向 16 层以上,单片厚度与堆叠总高更紧,TSV 孔径向 5μm 收紧、微凸块间距向 10–40μm 下探,层间互连还在向 < 1μm 的混合键合演进。反映到可采购项上,就是更薄的减薄厚度、更严的高度均匀性与表面质量指标——这些都可以在报价阶段按您的堆叠结构逐项确认。
Taiko 工艺和普通减薄有什么不同?
普通减薄是把整片均匀磨薄;Taiko 只在晶圆中心区研磨,边缘保留 2–3mm 厚环,让 50μm 的薄芯仍有整片 775μm 边缘支撑,能显著降低翘曲与破片率。它多用于 HBM 这类还要继续光刻、键合的超薄片,并配合 CMP 或干式抛光去除应力层。
TSV 通孔能做到什么孔径和深宽比?
典型能力为 5μm 孔径、50μm 深、深宽比 10:1 级,用深硅刻蚀(DRIE)成孔,再依次做绝缘层、阻挡/种子层与铜填充,最后 CMP 去掉多余铜。孔内铜要求无空洞,随片可提供孔填充相关的检测数据。
微凸块的高度均匀性重要吗,你们能做到多少?
很重要,凸块高度一致性直接决定多层堆叠后的接触良率。我们的 Cu/Ni/SnAg 微凸块支持 10–40μm pitch,高度均匀性可做到 ±1μm,并随批提供高度均匀性数据,方便您评估堆叠良率。
做一次结构验证大概多久能拿到样品?
小批量结构验证走"采购硅片 + 减薄/Taiko + 临时键合 + 凸块"一套流程,一片起订、现货衬底 48h 到料,通常 1–2 周完成交付,随片提供几何尺寸与去应力等检测数据。
结构验证用的硅衬底你们能供吗,指标怎么样?
可以。我们供应 8/12 英寸 Prime / Test 级硅衬底,DSP 双面抛光,TTV ≤ 1.5μm,适合结构验证片与工艺开发;同时可按批供应 Dummy 片与再生片,用于设备调试与颗粒监控降本。

需要 HBM 配套的减薄、键合或凸块工艺?

把堆叠结构与目标厚度发给工程师,24 小时内给出工艺方案与含税报价
