平整度再认证
TTV / STIR / SFQR / GBIR 全参数复测与 SEMI M1–M13 分级，为再生片回线、来料验收与多轮再生趋势提供可追溯的独立平整度数据。
服务介绍
晶圆平整度不是一个单一数字，而是决定光刻图形保真度、CMP 均匀性、键合良率与自动搬运可靠性的多维质量属性。随着设计规则缩小、光刻机数值孔径提升，可用焦深（DOF）持续收窄——一片对 248nm 光刻"足够平"的晶圆，到了 193nm 浸没式或 EUV 曝光可能完全不可接受。
平整度再认证以高密度电容测微扫描为基础，对标准平整度参数做完整测量与文档化，适用于三类典型诉求：再生片回线前的复测、来料衬底对照光刻机要求的资格确认，以及跨多轮再生周期的平整度趋势跟踪。测量按 SEMI MF1530 方法执行，并给出 NIST 溯源的校准链记录。
- 全参数覆盖：TTV、STIR、SFQR、GBIR 一批评测，含厚度图与站点级平整度图。
- 高密度网格：300mm 晶圆 ≥ 2,500 点、200mm ≥ 1,000 点，厚度分辨率 0.01μm。
- 可追溯报告：含对照客户限值的判定结论、仪器与校准信息，PDF 报告 + CSV 原始数据。
- 衔接回线：与晶圆再生、TTV / Bow / Warp 测量、颗粒计数认证配套，形成再生片的完整出货数据包。

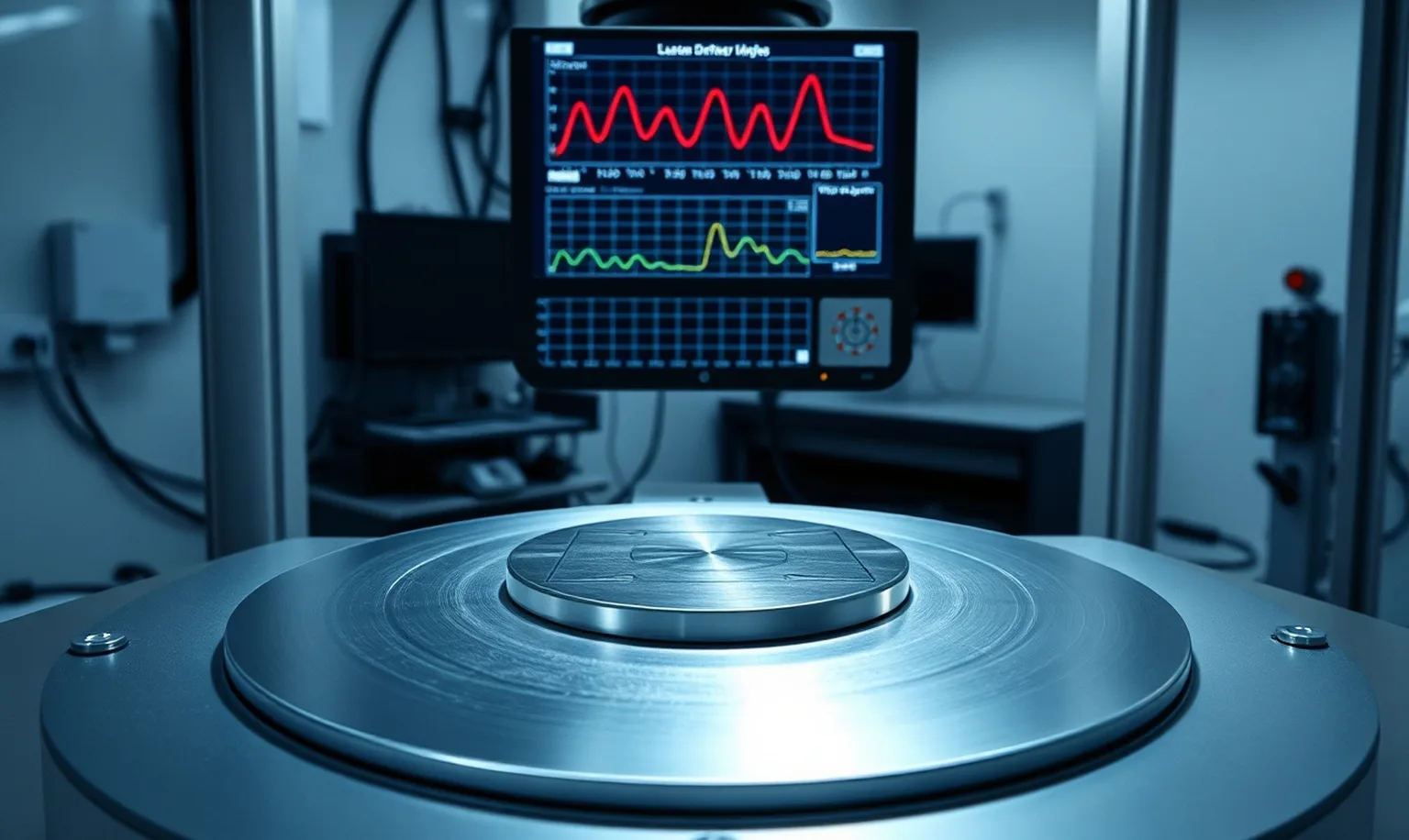

高密度电容测微扫描：逐点记录全片厚度分布
应用场景
平整度再认证主要服务于以下六类诉求。
再生片回线验收
再生工艺每轮会去除材料（标准再生常见 2–5μm），会改变平整度特征；回厂前复测确认是否仍满足原规格。
来料晶圆验收
把来料逐片对照光刻机焦深预算，避免"够平"的模糊判断直接进入产线。
供应商质量审计
以独立第三方复测消除工具间差异，为供应商质量管理和来料处置提供基线。
光刻节点资格
按成熟节点到领先节点的不同焦深要求，核对 STIR / SFQR 是否达标。
多轮再生趋势
按批记录参数漂移，识别平整度已累积劣化、不宜继续再生的晶圆。
科研与工艺验证
为镀膜、键合、减薄等工艺研究提供前后对照的平整度基线。
能力介绍
两种互补的测量原理 + SEMI 分级，一次交付完整平整度结论。
电容测微（主用）
把晶圆夹在两枚精密对置的电容探头之间直接测厚度，天然不受片子弯曲（Bow / Warp）影响，是 TTV / STIR / SFQR / GBIR 的行业首选方法：非接触，可在 30 秒内完成 300mm 全片 2,500 点以上扫描。
光学干涉（互补）
通过反射光干涉条纹还原表面形貌，具亚纳米级垂直分辨率，适合观察纳米形貌、抛光痕迹与局部异常；对玻璃、蓝宝石等非导电材料尤其必要，关键批次两法交叉验证。
- SEMI 分级：按测量结果给出 SEMI M1（尺寸）、M11（抛光片平整度）、M12（外延片）、M13（SOI）对应分级。
- 站点级分析：STIR / SFQR 按光刻机单次曝光场逐场统计（300mm 典型 26mm × 33mm），站点尺寸可定制。
- 背面对照：GBIR 以理想背面参考面评估吸附面形，贴近光刻、静电吸附刻蚀与 CMP 的真实工作状态。
- 环境受控：测量腔维持 23 ± 0.5℃、45 ± 5% RH，消除温漂对厚度与形貌读数的干扰。
再生片回线前复测：确认多轮再生后平整度仍在规格内
从测量到判定，只差一份报告
每批随片给出批次与片号标识、原始厚度数据矩阵、色阶厚度图、站点级平整度图与 SEMI 分类，并对照客户给定限值给出合格 / 不合格判定。标准周转 24–48 小时，报告含仪器序列号、校准日期与 NIST 标准参考信息，可直接并入实验室数据管理（LIMS）与 SPC 系统。
参数规格
测量系统指标与按节点的平整度要求，一屏看全。
测量系统规格
| 参数项 | 目标规格 | 测量方法 |
|---|---|---|
| TTV 测量精度 | ± 0.2μm（k=2） | NIST 溯源厚度标准片 |
| TTV 重复性 | ± 0.1μm（3σ） | 标准片重复测量 |
| 点密度（200mm） | ≥ 1,000 点 | 电容测微网格扫描 |
| 点密度（300mm） | ≥ 2,500 点 | 电容测微网格扫描 |
| 站点尺寸精度 | X / Y 方向 ± 0.5mm | 激光干涉仪工作台标定 |
| 环境控制 | 23 ± 0.5℃、45 ± 5% RH | NIST 溯源温湿度传感器 |
| 报告周转 | 标准 24–48 小时 | LIMS 自动化处理 |
按光刻节点的平整度参考
| 技术节点 / 光刻 | 可用焦深（DOF） | STIR / SFQR 参考 |
|---|---|---|
| 成熟节点（≥ 180nm，i-line / 248nm） | 通常 > 500nm | ≤ 0.5μm 一般可满足 |
| 先进节点（90–28nm，193nm 干式 / 浸没） | 200–400nm | ≤ 0.15–0.25μm |
| 领先节点（≤ 14nm，浸没多重曝光 / EUV） | < 100nm | ≤ 0.05μm |
以上为对应英文资料的典型参考区间，实际限值以您的光刻机型号与工艺要求为准。
设备与工艺装备
支撑平整度复测的装备类别与通用配置。
| 设备类别 | 典型配置 | 用途 |
|---|---|---|
| 电容测微台 | 双电容探头对置扫描，分辨率 0.01μm | TTV / STIR / SFQR / GBIR 主测量 |
| 白光干涉仪 | 亚纳米级垂直分辨率，全场面形还原 | 纳米形貌、抛光痕迹与局部异常分析 |
| 激光干涉仪工作台 | X / Y 位移标定 | 站点尺寸与坐标精度保障 |
| 环境腔 | 23 ± 0.5℃、45 ± 5% RH 连续记录 | 消除温漂，保证读数可追溯 |
| 标准片与校准链 | NIST 溯源厚度标准片，日常复核 | 精度与重复性验证 |
| 数据与 LIMS 系统 | 原始点阵、SPC 趋势、PDF / CSV 导出 | 报告生成与历史追溯 |
实际案例
以下案例均已匿名化，仅呈现可公开验证的测量项与结果。
多轮再生后平整度是否仍在规格内
客户将监控片再生后回线，需要确认多轮再生累积的材料去除没有让平整度越界。
结果：全片 TTV / STIR / SFQR 复测并逐片给出 SEMI 分级，累积劣化片被提前筛出，避免流入光刻工序。
对照光刻机焦深预算的来料验收
客户在先进节点光刻前需要独立的平整度数据，核对来料是否满足站点级平整度要求。
结果：按 26mm × 33mm 曝光场逐场评测并对照客户限值判定，出具独立于供应商的第三方平整度报告。
镀膜与键合研究中的平整度基线
研究组需要稳定的平整度基线，用于对比不同工艺条件对片形的影响。
结果：建立同批晶圆工艺前后的厚度图与站点级数据，支撑工艺窗口的量化比较。
常见问题
平整度再认证和普通 TTV 测厚有什么区别？
再生片回线一定要做平整度复测吗？
电容法和干涉法该用哪一个？
报告里会包含哪些内容？
交期多久？能不能加急？
可以只按我指定的规格限值出判定吗？
再认证依据什么标准，数据可追溯吗？
测量精度和点密度是多少？
STIR / SFQR 按什么站点尺寸统计？
测量环境怎么控制？
需要平整度复测或再认证报告？
发送片径、材质、数量与验收限值，工程师 24h 内给出方案与含税报价
