产品介绍

菊链晶圆（Daisy Chain Wafer）是一种测试晶圆：把金属走线首尾串接成链，使其跨越封装互连边界，从而用一次 2 线或 4 线测量即可监控成百上千个互连的电气连续性。链上任意一处开路都会表现为断路，便于快速判定封装或互连是否失效。晶圆可在硅、玻璃或 SOI 基底上制作，金属化可选 Al、Cu、Au 与焊料合金。

设计涵盖两类常见用途：面向引线键合的简单单链结构，以及面向 2.5D / 3D 集成、含数千个 TSV 互连的复杂测试载具。链上互连数量可从 2 个扩展到 10,000+ 个，配合 Kelvin 四线结构可精确测量单链电阻，详见RDL / 凸块与TSV 工艺相关能力。

核心特性

串联金属链结构，单次测量即可覆盖大量互连；
基底可选硅、玻璃、SOI，金属化 Al / Cu / Au / 焊料；
单链互连数 2–10,000+，支持单链、双链、梳状、Kelvin、蛇形；
单链电阻 < 100mΩ，Kelvin 链 < 200mΩ，Au/Cu 链可承载 2A；
100% 电性测试，随批提供晶圆图与链电阻数据。

菊链晶圆：用串联走线监控互连连续性

应用场景

封装可靠性认证

面向新封装设计、材料变更与工艺调整的 JEDEC / MIL-STD 认证测试。

焊点可靠性

在热循环、跌落与振动下评估焊点完整性，支持 SnAgCu、SnPb 与低温焊料对比。

引线键合工艺优化

优化超声功率、键合力、时间与温度参数，支持 Cu 线与金铜转换验证。

先进封装开发

为 2.5D 转接板、3D-IC、扇出封装与芯粒集成提供测试载具，详见CoWoS / 2.5D Chiplet。

失效分析

用连续性测试快速定位互连失效，实现切片或开封前的无损筛查。

供应商质量审核

用统一测试载具横向比较不同封装厂工艺一致性，详见产线配套供应。

能力介绍

图案设计：按 GDSII 版图制作单链、双链、梳状、Kelvin、蛇形结构；
金属化：Al（AlSi / AlCu）、Au、Cu、Ni/Au、ENIG 等可选；
钝化开口：聚酰亚胺或 PECVD SiO₂/Si₃N₄，开口 50×50 至 150×150μm；
引线键合载具：焊盘 40×40 至 150×150μm，支持金 / 铝 / 铜线；
倒装与 3D 载具：Cu 柱、焊料凸块、TSV 链与混合键合链；
检测与认证：AOI 图案检查 + 4 线 Kelvin 连续性 100% 电测。

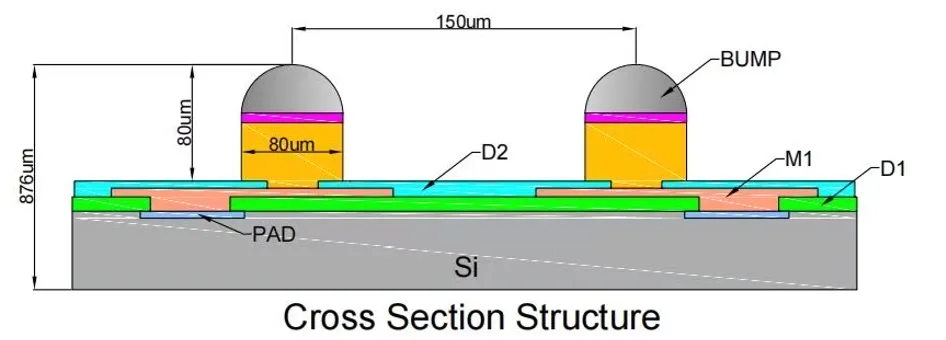

菊链常与 RDL、凸块配合，用于互连完整性验证

图案设计 · 金属化 · 电测与文档

可从版图评审到出货数据交付，互连测试结构可按封装形态定制，方案与含税报价由工程师对接，详见凸块与 UBM。

参数规格

参数	可选范围 / 取值
链类型	单链、双链、梳状（interdigitated comb）、Kelvin 四线、蛇形
链长	每链 2 至 10,000+ 个互连（按设计）
焊盘间距	100–500μm（常规）；40–80μm（细间距探针卡）
焊盘金属化	Al（AlSi / AlCu）、Au、Cu、Ni/Au、ENIG
钝化开口	50×50 至 150×150μm（聚酰亚胺、PECVD SiO₂/Si₃N₄）
单链电阻	< 100mΩ（单链）；< 200mΩ（Kelvin 链）
载流能力	Au / Cu 金属化最高 2A；Al 金属化约 500mA
基底	硅、玻璃、SOI
参考标准	MIL-STD-883、JEDEC 系列

项目	可选范围 / 取值
凸块类型	焊料凸块（SnAg、SnAgCu、SnPb）、Cu 柱 + 焊帽、Au 钉头凸块
凸块间距	150–400μm（焊料凸块）；40–130μm（Cu 柱，细间距）
UBM 叠层	Ti/Ni/Au、Ti/Cu/Ni/Au、TiW/Au、Ti/Cu 等组合
TSV 链	孔径 5–50μm，深度 50–300μm，深宽比最高 15:1
菊链布局	周边阵列、整面阵列、交错阵列，或按需定制
可靠性应力	HAST 130°C/85%RH；热循环 -65 至 +150°C；高温存储 150–200°C

设备与工艺装备

设备类别	典型配置	用途
光刻设备	接触 / 步进曝光，配合掩膜版	形成菊链走线与焊盘图形
薄膜沉积	PVD 金属沉积、PECVD 介质	金属互连与钝化层
刻蚀设备	金属 / 介质刻蚀、DRIE	图形转移与钝化开口
电镀设备	Cu / Ni / Au 电镀槽	凸块与加厚金属化
晶圆探针台	4 线 Kelvin 探针 + 自动探针台	链连续性 100% 电性测试
AOI 检查	自动光学检测	图案完整性与缺陷检查
可靠性设备	HAST、热循环、高温存储箱	封装可靠性应力测试
量测设备	关键尺寸与膜厚量测	线宽、间距与膜厚验证

实际案例

引线键合

金铜转换键合参数验证

某封装团队推进铜线键合，需要评估键合参数窗口对互连完整性的影响。

结果：交付带周边菊链的键合载具，单链电阻 < 100mΩ，随批提供链电阻分布与 AOI 数据。

先进封装

2.5D 转接板互连验证

某团队开发 2.5D 集成方案，需要同时验证转接板走线与微凸块的连通性。

结果：按 GDSII 制作整面阵列菊链，配合 Kelvin 结构交付，随批附链电阻与版图文件。

可靠性

热循环焊点完整性测试

某单位评估焊点在 -65 至 +150°C 热循环下的可靠性，需要可在线监测的菊链载具。

结果：提供支持应力中在线监测的菊链晶圆，随批说明测试方法与链电阻基线。

常见问题

菊链晶圆和数据手册里的“测试片”有什么不同？

普通测试片用于工艺监控与设备调试，不针对封装互连；菊链晶圆是带特定互连图形的测试载具，核心目的是用连续性测量评估封装、焊点、引线键合或 3D 互连在应力后的可靠性。

单链和 Kelvin 四线链怎么选？

若只需快速判定通断（pass/fail），单链结构最简单、测试最快；若需要精确测量单个互连电阻、发现电迁移或腐蚀引起的细微退化，应选用 Kelvin 四线结构，可消除探针与布线电阻影响。

可以同时在一片上放多种拓扑吗？

可以。同一片晶圆的不同区域可布置不同拓扑，例如周边单链用于引线键合评估、整面阵列 Kelvin 链用于倒装互连评估，按版图设计即可。

支持哪些基底和金属化？

基底可选硅、玻璃与 SOI；金属化可选 Al（AlSi、AlCu）、Cu、Au、Ni/Au 与 ENIG。载流能力方面，Au/Cu 金属化单链最高约 2A，Al 约 500mA。

交付时会提供哪些数据？

包含引脚 / 链路的晶圆图与 pass/fail 数据、GDSII 版图文件、链电阻测量数据，以及材料与工艺说明。所有数据可追溯到单个晶圆批次。

链上最多能串多少个互连？

单链互连数可从 2 个扩展到 10,000+ 个，按 GDSII 版图设计；链越长越能覆盖封装互连边界，用一次 2 线或 4 线测量即可判定整体连续性。

焊盘间距能做到多小？

常规焊盘间距 100–500μm；配合细间距探针卡可做到 40–80μm，钝化开口 50×50 至 150×150μm，均可按版图定制。

能做哪些可靠性应力试验？

支持 HAST 130°C/85%RH、热循环 −65 至 +150°C、高温存储 150–200°C，用于评估焊点、TSV 与互连在应力后的完整性。

倒装和 3D 集成用的载具有哪些形式？

可提供焊料凸块、Cu 柱 + 焊帽与 Au 钉头凸块载具，凸块间距 150–400μm（Cu 柱可至 40–130μm），并支持孔径 5–50μm、深宽比最高 15:1 的 TSV 链。

参考什么标准，能做封装可靠性认证吗？

设计与测试参考 MIL-STD-883 与 JEDEC 系列标准，常用于封装可靠性认证、焊点可靠性评估与供应商工艺一致性横向比对。
