产品介绍

标准货架产品能满足多数应用，但一些器件需要目录规格之外的、精确可定义的材料参数。材料定制服务允许您指定电阻率范围、掺杂类型与浓度、晶体取向、厚度与表面状态，再据此选源或制造晶圆。每一次定制订单都经过完整的材料验证：用四探针或 SIMS 核对电阻率与掺杂、用 X 射线衍射确认晶向，并随批附检测报告。

电阻率是最基础的电气参数：从重掺杂（< 0.005 Ω·cm，用于低阻欧姆接触）到超高阻（> 10,000 Ω·cm，用于射频与光子学）均可覆盖，每一批晶圆用 49 点全片四探针面扫描验证。基底可基于硅晶圆，高阻需求可选用高阻 FZ 硅片，选型要点见材料特性指南。

核心特性

电阻率 0.001–10,000 Ω·cm，可定制窄窗口；
公差 ±5% 标准、±2% 紧、±1% 极紧；
径向均匀性 ≤ 3%（四探针 49 点面扫描）；
P 型（B）与 N 型（P / As / Sb）掺杂可选；
晶向、偏角、厚度与表面状态均可定制。

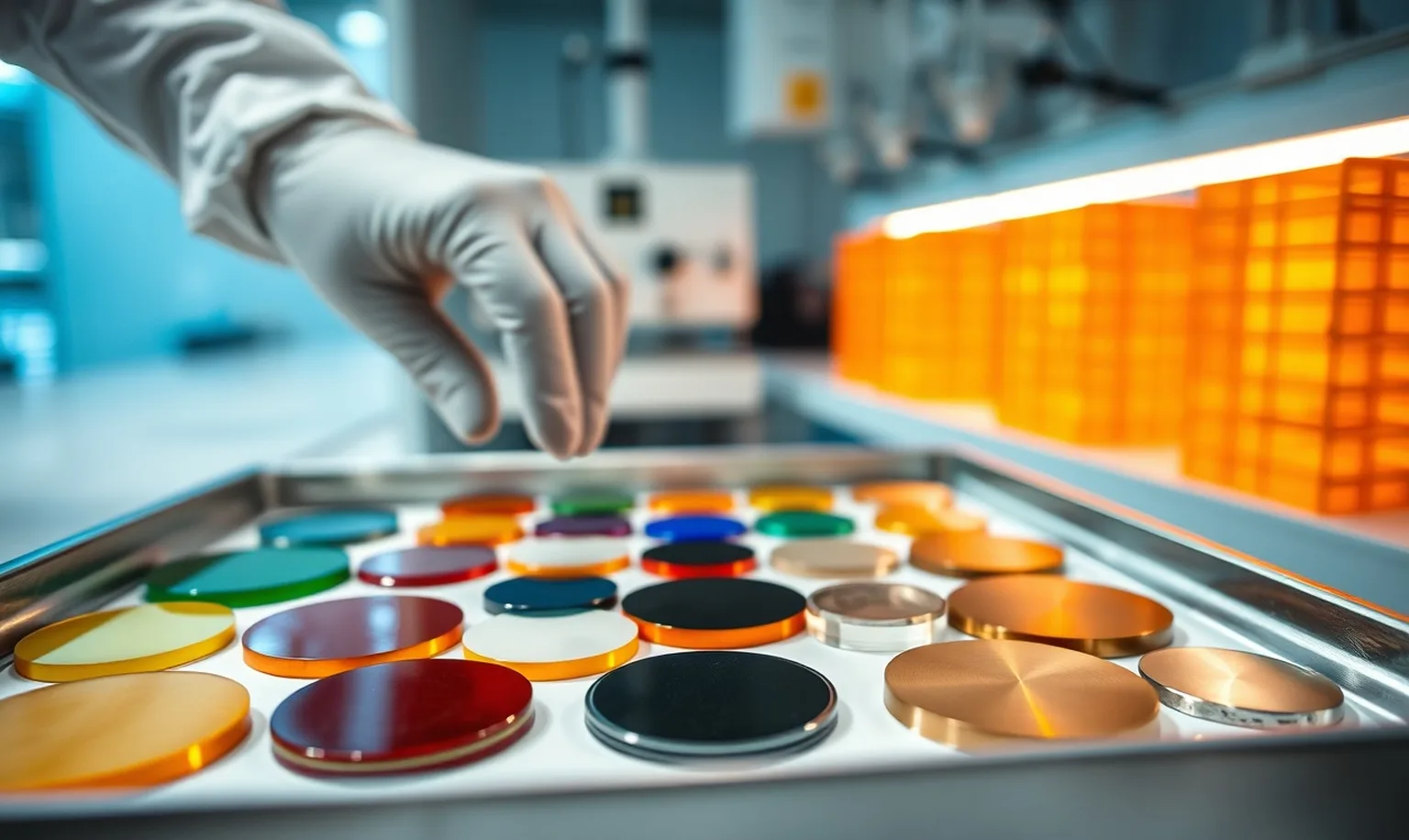

按电阻率、晶向与表面状态定制的衬底

应用场景

功率电子

定制电阻率的 NTD 区熔硅，用于 IGBT、MOSFET、晶闸管与功率二极管，详见功率电子应用。

射频与微波

高阻衬底（> 10 kΩ·cm）用于低损耗射频开关、LNA、天线与集成无源器件。

MEMS 与传感器

定制厚度与双面抛光表面，用于压力、加速度与惯性传感器。

光子学与光电

无 COP 硅与 Epi-Ready 表面，用于波导、探测器与硅光平台。

CMOS 图像传感器

超平整、低缺陷的 Epi-Ready 片，配合背面吸杂用于背照式结构。

外延基底

重掺杂 N+ / P+ 基底配 Epi-Ready 表面，用于功率与射频外延生长。

能力介绍

电阻率与掺杂：0.001–10,000 Ω·cm，P / N / 本征可选；
晶向选择：(100)、(111)、(110)，支持 0.5°–6.0° 偏角；
厚度定制：标准 200–1000μm，超薄 100–200μm；
表面状态：CMP、SSP、DSP、Epi-Ready、研磨 / 切割态；
背面处理：吸杂（IG、多晶硅、磷扩散）与介质 / 钝化层；
检测与认证：随批提供 CoA，含电阻率、掺杂、晶向与平整度数据。

每批晶圆经四探针、XRD、AFM 等量测并出具报告

选源 · 生长 · 加工与验证

从晶锭到最终表面可按器件需求组合，方案与含税报价由工程师对接，详见定制加工总览；标准体系可参考SEMI 标准参考。

参数规格

参数	可定制范围 / 取值
电阻率范围	0.001–10,000 Ω·cm（可定制窄窗口）
公差	±5% 标准；±2% 紧；±1% 极紧
径向均匀性	≤ 3%（四探针，49 点面扫描）
P 型掺杂	硼（B），0.001–10,000 Ω·cm
N 型掺杂	磷（P）、砷（As）、锑（Sb）
本征 / 高阻	> 1,000 Ω·cm（FZ、中子嬗变掺杂 NTD）
重掺杂	< 0.005 Ω·cm（N+ Sb、P+ B 外延基底）
测量方法	四探针、涡流、霍尔（参照 SEMI MF84）

参数	可定制范围 / 取值
标准晶向	(100)、(111)、(110)
偏角 / 斜切	0.5°–6.0°，偏向 (110)、(111) 或 (211)
晶向公差	±0.1° 标准；±0.05° 精密
标准厚度	200–1000μm
超薄厚度	100–200μm（研磨 + 应力释放）
TTV	< 2μm 标准；< 1μm 紧
Bow / Warp	Bow < 30μm（紧 < 10μm）；Warp < 40μm（紧 < 15μm）
表面粗糙度 Ra	< 0.5nm（CMP）；< 5nm（DSP）；< 50nm（研磨）
表面状态	CMP、SSP、DSP、Epi-Ready、研磨 / 切割态
背面处理	本征吸杂、多晶硅背封、磷扩散、介质层

设备与工艺装备

设备类别	典型配置	用途
单晶生长炉	CZ 直拉炉、FZ 区熔炉	生长不同电阻率与晶向的晶锭
掺杂设备	掺杂源与 NTD 工艺	实现目标电阻率与均匀性
切割与研磨	线切割、研磨机	切片并控制厚度与 TTV
抛光设备	单面 / 双面抛光、CMP	实现 SSP / DSP / CMP 表面
热氧化炉	干氧 / 湿氧氧化炉	生长背面氧化层与介质层
四探针 / 涡流	49 点面扫描系统	电阻率面分布测量
X 射线衍射仪	XRD 定向与偏角测量	晶向与偏角验证
AFM / 轮廓仪	表面粗糙度与几何量测	Ra、TTV、Bow、Warp 检测
颗粒计数	激光表面扫描	洁净度（IEST-STD-CC1246）

实际案例

功率器件

IGBT 用 NTD 高阻硅片

某功率器件团队需要均匀性极佳的高阻区熔硅作为 IGBT 漂移区衬底。

结果：按 NTD 路线交付，随批提供 49 点电阻率面分布与掺杂验证数据。

射频衬底

低损耗射频高阻衬底

某射频团队需要 > 10 kΩ·cm 高阻衬底以降低衬底损耗。

结果：交付高阻 FZ 硅片并控制径向均匀性 ≤ 3%，随批附电阻率与平整度报告。

科研定制

特定偏角外延基底

某课题组需要带特定偏角的外延基底，以促进台阶流生长。

结果：按指定偏角与晶向公差交付，随批提供 XRD 定向与偏角测量数据。

常见问题

电阻率可以做到多紧的公差？

标准公差为 ±5%，更紧可选 ±2% 与 ±1%。要求极紧窗口时，径向均匀性也可相应提升，具体数值结合目标电阻率与晶向在询价时确认。

高阻硅用什么方法实现？

高阻（> 1,000 Ω·cm）通常采用区熔（FZ）生长，必要时结合中子嬗变掺杂（NTD）以获得原子级均匀的掺杂分布。超高阻（> 10 kΩ·cm）适合射频与光子学等低损耗应用。

晶向和偏角可以自己指定吗？

可以。标准晶向为 (100)、(111)、(110)，晶向公差 ±0.1°（精密可达 ±0.05°）；需要异质外延时，可指定 0.5°–6.0° 的偏角与偏转方向。

表面状态有哪些选择？

常规提供 CMP、单面抛光（SSP）、双面抛光（DSP）、Epi-Ready 与研磨 / 切割态。粗糙度方面，CMP 可做到 Ra < 0.5nm，DSP 约 < 5nm，研磨态约 0.5–5μm。

交付时提供哪些质量文件？

每批定制晶圆附检测报告（CoA），通常包含全片四探针电阻率图、掺杂浓度验证（SIMS 或 SRP）、XRD 晶向、厚度图、表面粗糙度与颗粒计数；体系参照 ISO 9001 与 SEMI 标准。

电阻率能覆盖多大范围？

电阻率覆盖 0.001–10,000 Ω·cm，从重掺杂（＜ 0.005 Ω·cm）到超高阻（＞ 10,000 Ω·cm）均可定制，并以 49 点全片四探针面扫描验证。

厚度可以定制吗？

标准厚度 200–1000μm，超薄可做 100–200μm（研磨加应力释放）；厚度可与晶向、表面状态、背面处理一并指定。

晶向公差能到多少？

标准晶向公差 ±0.1°，精密可达 ±0.05°；支持 (100)、(111)、(110)，并可按需做 0.5°–6.0° 偏角，偏向 (110)、(111) 或 (211)。

背面处理有哪些选项？

可选本征吸杂（IG）、多晶硅背封、磷扩散与介质 / 钝化层等背面处理，用于吸杂或外延配套，可按器件需求组合。

主要用在哪些领域？

覆盖功率电子（NTD 区熔硅）、射频与微波高阻衬底、MEMS 与传感器、光子学与光电、CMOS 图像传感器以及外延基底等方向。

提交目标电阻率、晶向与厚度，工程师 24 小时内回复方案

随批提供检测报告 · 定制按排产周期交付
