蓝宝石上硅（SOS）｜镀膜衬底

Name: 蓝宝石上硅（SOS）
Brand: 晶基半导体

产品介绍

蓝宝石上硅（SOS，Silicon on Sapphire）是在 R 面（1-102）单晶蓝宝石衬底上，以 CVD 异质外延结合固相外延（SPE）生长单晶 (100) 硅薄膜而成的衬底。蓝宝石本身是绝缘体，SOS 由此获得全介质隔离：没有体硅中的闩锁路径、寄生电容更低，并可在宽温区稳定工作。硅膜常见厚度为 100nm、150nm、200nm、300nm、500nm、1000nm，可按 ±10% 公差定制。

与以 SiO₂ 作埋氧层的 SOI 晶圆不同，SOS 的埋入绝缘层为单晶蓝宝石（介电常数 εr 约 9.4–11.5），热导率约 40 W/m·K，因此在高频低损耗与抗辐照场景中更具优势；相应地，硅膜属异质外延，Si/蓝宝石界面存在一定缺陷（微孪晶密度 < 10⁶/cm²）。基底可按需求选择不同晶面的蓝宝石晶圆，本页以 R 面为主。

核心特性

全介质隔离：蓝宝石绝缘，无闩锁风险，适合抗辐照电路；
低损耗射频：绝缘衬底抑制衬底耦合，适合射频开关与前端；
宽温工作：-55°C 至 +300°C（配合相应金属化）仍可稳定工作；
膜质可控：XRD FWHM < 0.5°，表面粗糙度 RMS < 0.5nm；
尺寸灵活：2″–8″ 直径，150mm 片 TTV < 5μm、Bow < 15μm。

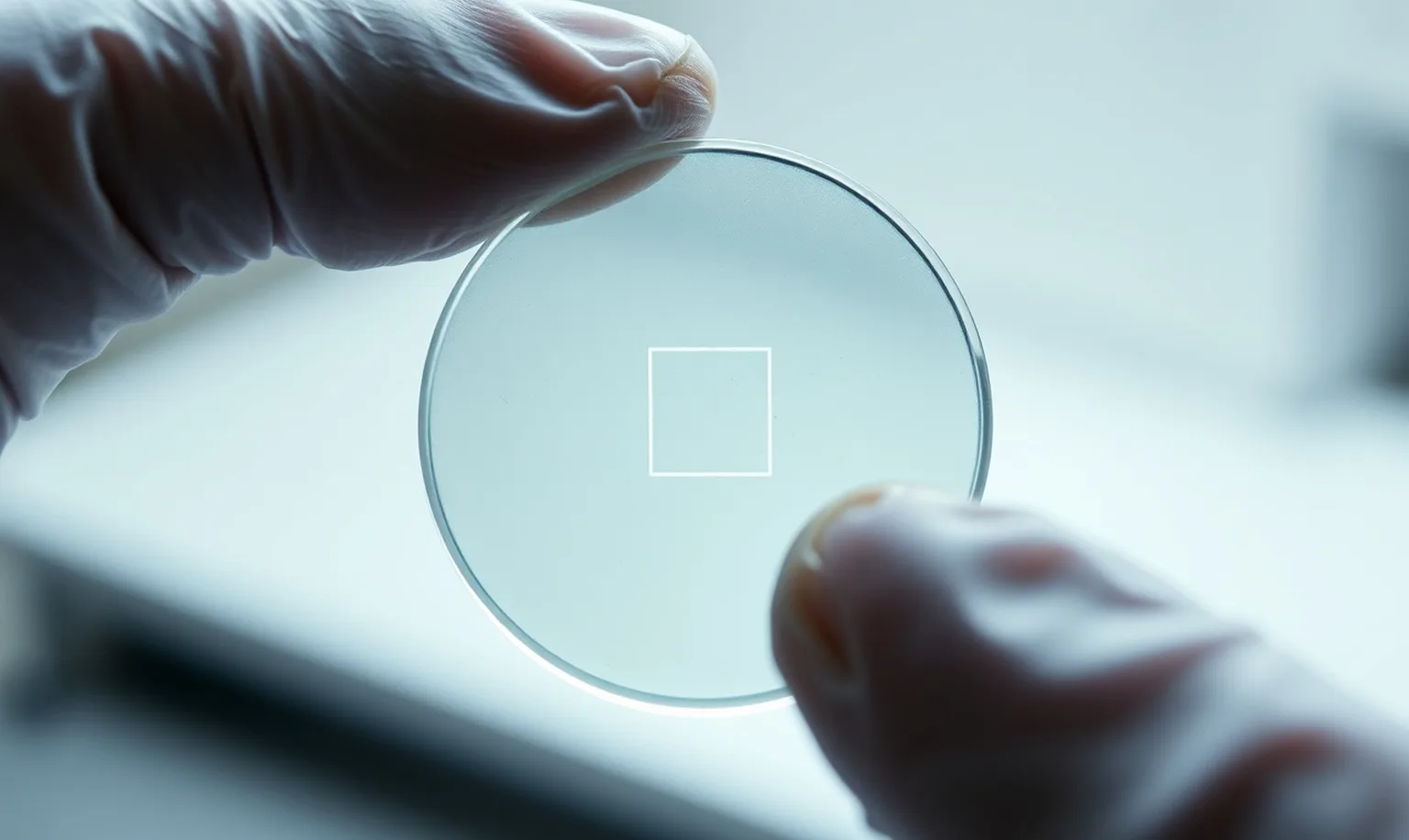

R 面单晶蓝宝石衬底：SOS 的绝缘基底

应用场景

抗辐照 CMOS

蓝宝石绝缘层彻底消除闩锁，总剂量耐受 > 100 krad(Si)，用于航天、国防与核环境电路。

射频开关与前端

绝缘衬底降低衬底损耗，2 GHz 下插损可低于 0.3 dB、隔离度高于 30 dB，适合天线调谐与频段选择，详见射频与功率器件。

高温电子

-55°C 至 +300°C 稳定工作，用于井下仪器、发动机舱电子与高温传感接口。

集成光子学

高折射率硅膜（n≈3.47）置于蓝宝石（n≈1.77）之上，可形成亚微米波导与中红外倏逝耦合，详见光电子与激光雷达。

X 射线与粒子探测器

完全耗尽的低电容硅膜置于绝缘基底，消除像素间串扰，适合高能物理与同步辐射成像。

航天与卫星系统

抗辐照、宽温域与长期在轨可靠性，适合星载电子与通信载荷。

能力介绍

定制加工总览：从衬底选型到工艺代工的一站式对接；
异质外延与固相外延：在 R 面蓝宝石上生长单晶 (100) 硅膜；
光刻工艺：对准标记与器件层图形化；
刻蚀 / DRIE：硅膜图形化与结构释放；
薄膜沉积：介质与金属薄膜，配合器件与互连；
检测与认证：XRD、椭偏、霍尔、AFM、TTV/Bow 随片出报告。

与 SiO₂ 埋氧的 SOI 相比，SOS 以单晶蓝宝石作绝缘层

外延 · 光刻 · 刻蚀 · 沉积与检测

薄膜生长与图形化能力可按器件需求组合，工艺方案与含税报价由工程师对接，详见定制加工总览。

参数规格

基础规格

参数	规格 / 可定制范围
基底衬底	R 面（1-102）单晶蓝宝石，2″–8″ 直径，厚 330–650μm
硅膜厚度	100 / 150 / 200 / 300 / 500 / 1000nm，±10%
生长方式	CVD 异质外延 + 固相外延（SPE）
晶体质量	单晶 (100) Si，XRD FWHM < 0.5°
电阻率	本征 > 100 Ω·cm；N 型 / P 型按需掺杂
载流子迁移率	电子 400–700 cm²/V·s；空穴 150–250 cm²/V·s
缺陷密度	微孪晶密度 < 10⁶/cm²
表面粗糙度	RMS < 0.5nm
TTV / Bow	TTV < 5μm；Bow < 15μm（150mm）
工作温度	-55°C 至 +300°C（配合相应金属化）
抗辐照	总剂量 > 100 krad(Si)，无闩锁
封装	真空密封单片盒，Class 100 环境

SOS 与 SOI 对比

两者都提供介质隔离，但埋入绝缘层材料不同，抗辐照、热与射频表现各有取舍：

参数	SOS	SOI
埋入绝缘层	单晶蓝宝石（Al₂O₃）	SiO₂（非晶）
绝缘层介电常数	约 9.4–11.5	约 3.9
热导率	约 40 W/m·K（蓝宝石）	约 1.4 W/m·K（SiO₂）
抗辐照	> 100 krad(Si)，无闩锁	可达 100 krad(Si)，埋氧层存在电荷俘获
最高工作温度	约 300°C	约 250°C
硅膜质量	异质外延，界面有缺陷	单晶（键合或离子剥离）

设备与工艺装备

设备类别	典型配置	用途
异质外延反应炉	CVD 外延系统	在 R 面蓝宝石上生长单晶硅膜
固相外延设备	高温退火炉	固相外延（SPE）降低界面缺陷
X 射线衍射仪	高分辨 XRD，摇摆曲线 / 极图	验证 (100) 单晶取向与 FWHM
膜厚与光学测量	多角度椭偏仪	49 点硅膜厚度与均匀性测量
电学测试	范德堡霍尔、四探针	载流子类型、浓度与迁移率
表面与界面分析	AFM、TEM 截面取样	粗糙度与 Si/蓝宝石界面质量
平整度测量	掠入射干涉仪	TTV 与 Bow 全片图
清洗与封装	清洗线 + 真空封装	去除颗粒污染并真空密封出货

实际案例

抗辐照电路

抗辐照验证用 SOS 定制

某科研单位开发抗辐照电路，需要无闩锁、耐总剂量的衬底，且对硅膜晶体质量有明确要求。

结果：交付 R 面蓝宝石基 SOS 片，XRD FWHM < 0.5°，随片提供取向、膜厚与界面缺陷数据。

射频前端

低损耗射频开关衬底

某射频团队为天线调谐器件寻找低衬底损耗方案，要求严格控制膜厚与表面粗糙度。

结果：按目标频段推荐 SOS 结构，膜厚按 200nm ±10% 交付，随片附 RMS 与 TTV/Bow 数据。

科研小批量

常备规格科研样品供应

某高校课题组验证中红外波导结构，需要小批量 4″ SOS 片并尽快到货。

结果：常备规格现货优先供应，48 小时发货，随片提供膜厚与平整度数据。

常见问题

SOS 和 SOI 该怎么选？

两者都是介质隔离衬底。SOI 用 SiO₂ 埋氧层，硅膜为单晶，工艺成熟、直径可到 300mm；SOS 用单晶蓝宝石绝缘，抗辐照与宽温性能更好、射频衬底损耗更低，但硅膜为异质外延、成本更高。若重点是抗辐照或无闩锁，优先 SOS；若重点是成熟的 SOI 器件工艺，优先 SOI。

硅膜厚度可以定制吗？公差多少？

可以，常见厚度为 100nm、150nm、200nm、300nm、500nm、1000nm，典型公差为 ±10%。如需其他厚度，请在询价时注明目标值与公差，由工程师评估可行性。

支持多大的晶圆直径？

常规覆盖 2″–8″。基底蓝宝石厚度通常为 330–650μm，具体组合按尺寸与结构确认。

抗辐照指标如何验证？

SOS 的无闩锁来自蓝宝石全介质隔离，总剂量耐受通常按 > 100 krad(Si) 表述。需要批次级辐照验证时，可按约定对样品进行伽马辐照并给出前后参数对比，具体方案在询价时确认。

供货与交期如何？

常备规格优先现货供应，一般 48 小时内发货；非标膜厚或特殊掺杂按排产，交期以工程师确认的排产周期为准。

SOS 的硅膜电阻率和掺杂能定制吗？

可以。本征硅膜电阻率 > 100 Ω·cm，N 型、P 型均可按需掺杂；膜厚与掺杂的目标值和公差请在询价时注明，由工程师评估可行性。

SOS 适合做哪些器件？

主要面向抗辐照 CMOS、射频开关与前端、高温电子（-55°C 至 +300°C），以及集成光子学和 X 射线、粒子探测器等；绝缘衬底可抑制衬底耦合与像素串扰。

SOS 能做光波导或中红外光子器件吗？

可以。硅膜折射率约 3.47、蓝宝石约 1.77，高折射率差可形成亚微米波导与中红外倏逝耦合，适合集成光子与中红外器件开发。

硅膜的表面和晶体质量能做到什么水平？

单晶 (100) 硅膜 XRD FWHM < 0.5°，表面粗糙度 RMS < 0.5nm，微孪晶密度 < 10⁶/cm²；随片提供 XRD、椭偏、AFM 与 TTV/Bow 等检测数据。

SOS 片能继续做光刻、刻蚀和镀膜吗？

可以。可在硅膜上衔接光刻图形化、刻蚀/DRIE 结构释放与薄膜沉积，并配套检测与认证，实现从衬底到器件结构的连续加工。
