TTV / Bow / Warp 测量
TTV、Bow、Warp 全片几何测量：电容测微与光学干涉双方法，片径覆盖 100–300mm，随批给出 TTV 图与 NIST 溯源报告。
服务介绍
晶圆几何参数——总厚度变化（TTV）、弯曲（Bow）与翘曲（Warp）——直接影响光刻聚焦预算、卡盘吸附均匀性与下游键合良率。随着封装走向薄片化与混合键合，对这些形貌指标的控制要求越来越苛刻。
我们以电容测微与光学干涉两种原理对全片表面进行表征，片径覆盖 100mm 至 300mm。每批报告包含逐片 TTV 图、按 SEMI M1 / M58 方法测得的 Bow 与 Warp 数值，并以 NIST 溯源的校准标准保证一致性；数据以行业通用格式交付，可直接并入产线 MES 与 SPC 系统。
- 三类参数一次覆盖：TTV、Bow、Warp 同批测量，另附平整度与形貌的对照分析。
- 自由态测量：Bow / Warp 在无吸附状态下采集，避免卡盘引入的额外形变。
- 薄片可测：200μm 以下超薄片采用专用治具与重力补偿，保证读数可信。
- 配套衔接：与平整度再认证、减薄 / Taiko、晶圆键合配套，形成薄片与堆叠工艺的完整数据链。
如果目标是混合键合等高要求场景，可同时参考混合键合对表面质量的要求；再生片相关测量可结合再生片产品页了解规格范围。

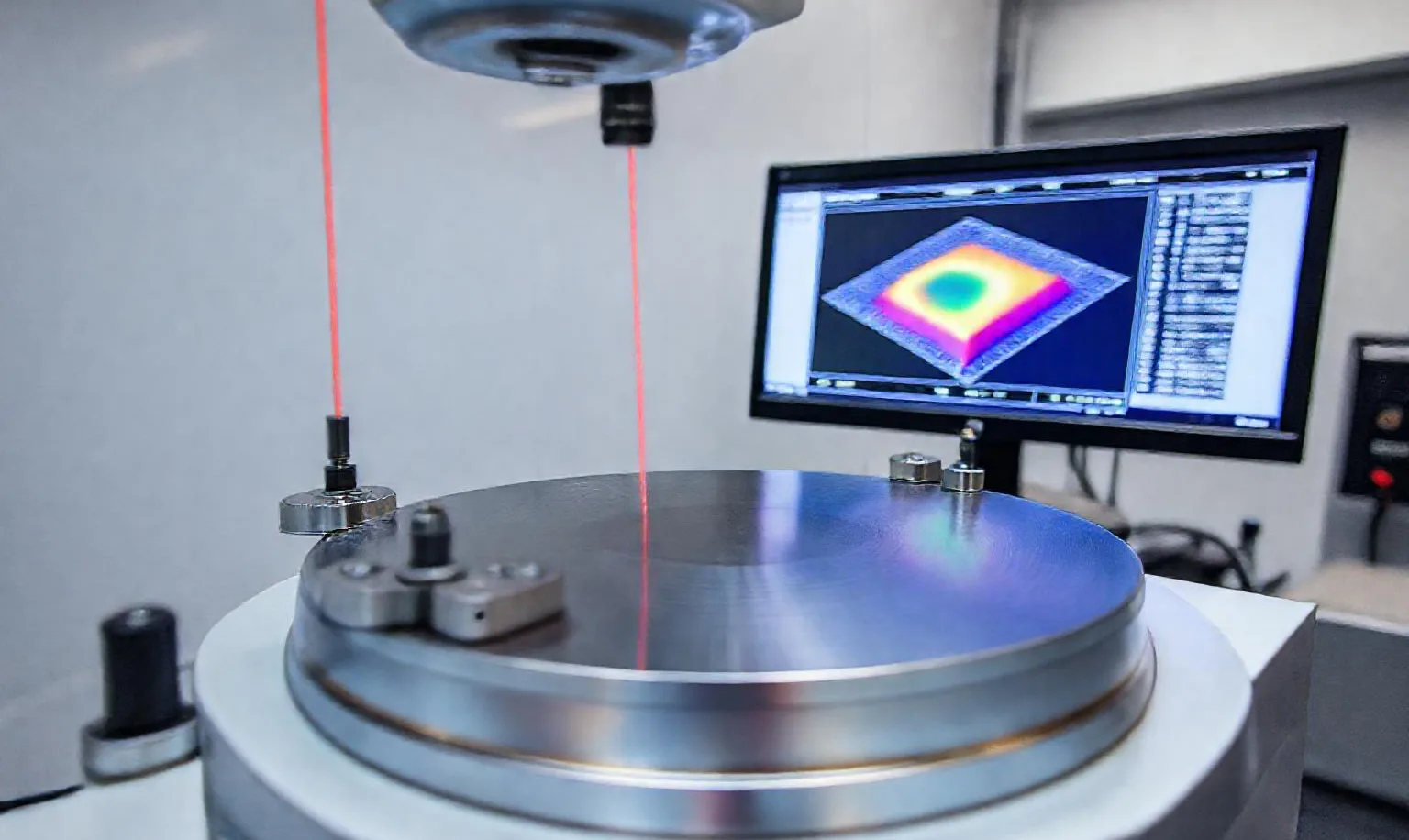

电容测微与光学干涉联合表征全片几何质量
应用场景
几何参数测量服务于以下六类场景。
光刻聚焦预算
按曝光场核对平整度是否落在焦深范围内，避免场边缘失焦。
卡盘吸附整平
判断形貌超差是否会让静电卡盘无法把晶圆整平，影响线宽均匀性。
键合与堆叠良率
为直接键合 / 混合键合提供形貌基线，降低空洞与对准偏差风险。
薄片与超薄片处理
减薄后确认无形变超差、可安全搬运与贴装。
来料质量检验
独立复核供应商几何数据，消除工具与环境的读数差异。
热历史与工艺趋势
跟踪镀膜、退火等工序前后形貌漂移，量化热历史影响。
能力介绍
电容测微与光学干涉双方法，覆盖平面度与形貌两类几何参数。
TTV 测量
多点电容测微扫描全片，报告最大与最小厚度之差；以全片厚度图呈现空间分布，300mm 晶圆单次 ≥ 2,500 点，符合 SEMI MF1530 方法。
Bow / Warp 测量
Bow 与 Warp 均为自由态（不吸附）测量：Bow 取中位面中心相对参考面的偏离，正为凸、负为凹；Warp 取相对最佳拟合参考面的峰谷差，分辨率 0.1μm。
- 片径覆盖：100mm 至 300mm 全片径范围，含常见测试片与再生片。
- 平整度与形貌分开测：平整度（夹持态厚度变化）与形貌（自由态曲率）独立测量、一并报告，薄片处理两类都要看。
- 薄片专属处理：200μm 以下超薄片采用专用支撑治具与重力补偿算法，抑制重力下垂带来的读数偏差。
- 数据可对接：报告 PDF + CSV，数据结构兼容产线 MES / SPC 导入。
自由态与夹持态分别测量，才能完整刻画晶圆几何质量
为什么平整度和形貌要一起看
平整度（TTV、STIR、SFQR）衡量的是厚度变化，形貌（Bow、Warp）刻画的是与厚度无关的三维形变。两者机制不同、用途不同：光刻聚焦预算和卡盘整平看平整度，搬运、键合与薄片处理则更看形貌。只报其中一项，往往无法解释工艺异常的真正来源。相关报告可衔接平整度再认证与混合键合对表面质量的要求。
参数规格
几何参数测量精度与参数含义，一屏看全。
几何参数测量精度
| 参数项 | 目标规格 | 测量方法 |
|---|---|---|
| TTV 精度 | ± 0.2μm（k=2） | NIST 溯源厚度标准 |
| TTV 重复性 | ± 0.1μm（3σ） | 标准片重复测量（30 次） |
| Bow 精度 | ± 1.0μm（k=2） | NIST 溯源光学平面参考 |
| Warp 精度 | ± 1.5μm（k=2） | NIST 溯源光学平面参考 |
| Bow / Warp 重复性 | ± 0.5μm（3σ） | 标准片重复测量 |
| 测量速度（300mm） | TTV 约 30 秒；Bow / Warp 约 60 秒 | 周期时间实测 |
| 环境控制 | 23 ± 0.5℃、45 ± 5% RH | NIST 溯源传感器，连续记录 |
| 数据导出 | CSV、PDF 报告、SPC 数据包 | LIMS 数据导出 |
参数含义与测量方法
| 参数 | 含义 | 测量方法 |
|---|---|---|
| TTV | 全片最大与最小厚度之差 | 电容测微多点扫描 |
| Bow | 自由态中位面中心相对参考面的偏离（凸为正 / 凹为负） | 光学轮廓 / 激光扫描 |
| Warp | 自由态中位面相对最佳拟合参考面的峰谷差 | 光学轮廓 / 激光扫描 |
| 平整度 | 夹持态厚度变化（TTV / STIR / SFQR） | 电容测微 |
| 形貌 | 自由态曲率（Bow / Warp） | 光学轮廓 |
设备与工艺装备
支撑几何参数测量的装备类别与通用配置。
| 设备类别 | 典型配置 | 用途 |
|---|---|---|
| 电容测微台 | 多点扫描，0.1μm 级分辨率 | TTV 及全片厚度分布 |
| 光学轮廓仪 | 白光干涉 / 共聚焦，纳米级垂直分辨率 | 表面形貌、粗糙度与台阶 |
| 激光扫描系统 | 自由态扫描，无吸附 | Bow / Warp 测量 |
| 环境腔 | 23 ± 0.5℃、45 ± 5% RH 连续记录 | 消除温漂，保证读数一致 |
| 薄片支撑治具 | 专用载具 + 重力补偿算法 | 超薄片测量 |
| 数据与 LIMS 系统 | SPC 趋势、PDF / CSV 导出 | 报告生成与历史追溯 |
实际案例
以下案例均已匿名化，仅呈现可公开验证的测量项与结果。
是厚度问题还是形变问题
某批晶圆在曝光时出现聚焦异常，需要区分是厚度均一性问题还是片形形变问题。
结果：平整度与形貌分测，锁定为 Warp 超差导致卡盘整平不足，指导上游调整工艺。
减薄后薄片的形貌与控制窗口
减薄后的超薄片在搬运与键合环节存在难点，需要确认可用厚度窗口。
结果：自由态测量 + 重力补偿给出薄片形貌数据，帮助确定可用的减薄窗口。
镀膜与退火对片形的影响
研究组需要量化热处理工序对晶圆形貌的影响。
结果：建立同批晶圆前后对照数据，量化热历史导致的 Bow / Warp 漂移。
常见问题
TTV、平整度和形貌是一回事吗？
Bow 和 Warp 有什么区别？
为什么强调自由态测量？
超薄片（< 200μm）能准确测量吗？
报告内容和交期如何？
可以指定测量点密度和扫描路径吗？
测量的精度和重复性是多少？
覆盖哪些晶圆尺寸？
测量一次要多久？
Bow / Warp 依据什么标准测量？
需要 TTV / Bow / Warp 测量报告？
发送片径、材质、数量与关注参数，工程师 24h 内给出方案与含税报价
