ITO 导电玻璃
100–300mm ITO 导电玻璃：In₂O₃:SnO₂（90:10）磁控溅射镀膜，方阻 5–500 Ω/sq、550nm 透射率 > 85%、雾度 < 1%，可选图形化与多种基板。
产品介绍
ITO（氧化铟锡，In₂O₃:SnO₂ 约 90:10）是应用最广的透明导电氧化物，兼具可见光高透射与良好导电性，是在玻璃表面制备透明电极的常用材料。我们以直流/射频磁控溅射工艺在多种玻璃基板上沉积 ITO，膜厚 50–300nm，方阻可按 5–500 Ω/sq 分档定制。
基板可选钠钙玻璃、Borofloat 33 硼硅玻璃、熔融石英、蓝宝石或带 SiO₂ 阻挡层的硅片，直径覆盖 100/150/200/300mm，另可定制最大 400×500mm 的矩形基板。可按需做成未图形化或图形化（湿法刻蚀或激光）两种状态。
- 导电性可调：方阻 5–500 Ω/sq（±10% 容差），面内均匀性 Rs ±5%；
- 光学性能：550nm 透射率随方阻升高从 > 85% 到 > 95%，雾度 < 1%；
- 膜面粗糙度 RMS < 1nm，适合后续有机或半导体薄膜沉积；
- 功函数 4.4–4.8 eV，利于有机发光器件的空穴注入；
- 附着力通过胶带测试 / MIL-STD-883，空气中热稳定性可达 300°C；
- 85°C/85%RH 加速老化 500–1000 小时方阻漂移 < 10%。

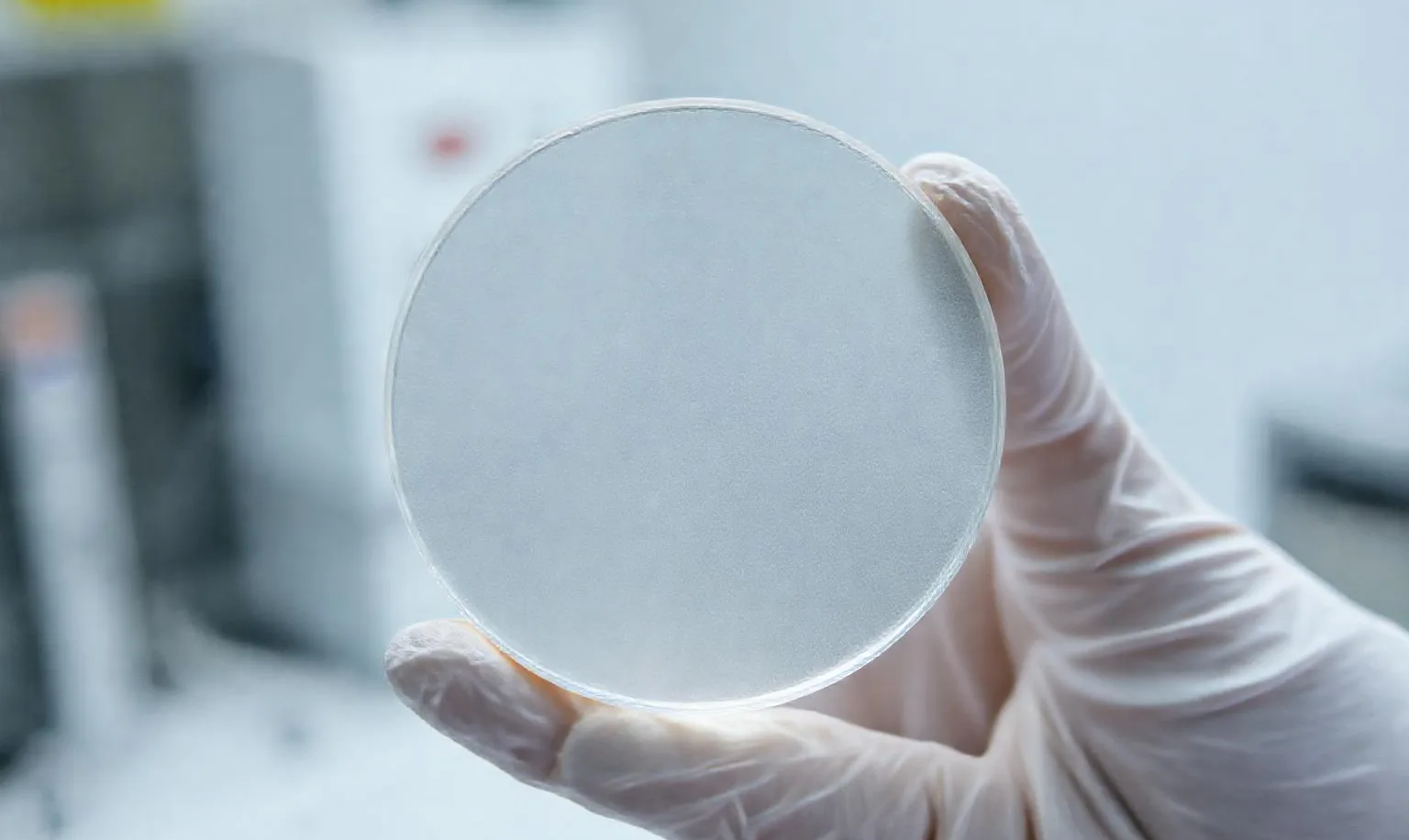

磁控溅射 ITO 透明导电玻璃
应用场景
触控面板与显示
图形化 ITO 行列构成投射电容矩阵，是大尺寸触控面板与 LCD/OLED 像素电极的透明电极材料，大尺寸面板常需 < 20 Ω/sq。
OLED 与照明
功函数 4.4–4.8 eV 的 ITO 阳极可高效向有机层注入空穴，用于 OLED 显示与固态照明面板。
薄膜太阳能电池
作为前电极在方阻（串联电阻）与透射（光电流）之间取平衡，也用于叠层电池的复合层。
电磁屏蔽
低方阻（如 5 Ω/sq）ITO 可在保持可见光透明的同时提供电磁干扰屏蔽，用于显示窗口与观察窗。
生物传感与芯片实验室
ITO 电极兼具导电、透明与生物相容性，可用于电化学生物传感与微流控电极，见MEMS 与传感器应用。
电致变色与智能窗
作为变色器件两侧的透明导体，低方阻有利于大面积均匀变色，用于节能建筑玻璃。
能力介绍
- 镀膜工艺：直流/射频磁控溅射（可选电子束蒸发），膜厚 50–300nm；
- 基板选择：钠钙玻璃、Borofloat 33、熔融石英、蓝宝石与带 SiO₂ 阻挡层的硅片；
- 图形化：湿法刻蚀或激光刻蚀，可按掩模图形制备电极，配套光刻工艺；
- 方阻定制：5/10/15/20/50/100/200/500 Ω/sq 等档位，面内均匀性 Rs ±5%；
- 检测：四探针方阻映射、UV-Vis-NIR 透射与雾度、椭偏测厚、XRD 结晶取向、AFM 粗糙度、附着力测试。
ITO 镀膜玻璃经方阻、透射与附着力检测
镀膜衬底与基板配套
ITO 属于镀膜衬底系列，可与玻璃衬底、Borofloat 33等基板组合；如需其他功能镀层，可衔接薄膜沉积，选型对比见材料特性指南。
参数规格
ITO 导电玻璃通用规格（膜层参数为典型值，随批次波动）
| 参数项 | 典型规格 | 备注 |
|---|---|---|
| 镀膜材料 | ITO（In₂O₃:SnO₂，90:10 wt%） | 透明导电氧化物 |
| 镀膜方式 | 直流/射频磁控溅射（可选电子束蒸发） | — |
| 方阻 | 5 / 10 / 15 / 20 / 50 / 100 / 200 / 500 Ω/sq | ±10% 容差 |
| 膜厚 | 50–300nm | 可定制 |
| 透射率（550nm） | > 85%（20 Ω/sq）；> 95%（500 Ω/sq） | 随方阻升高而提高 |
| 面内均匀性 | Rs ±5%、T ±2% | — |
| 基板 | 钠钙玻璃 / Borofloat 33 / 熔融石英 / 蓝宝石 / 硅（含 SiO₂ 阻挡层） | 按热预算与成本选择 |
| 基板尺寸 | 100mm / 150mm / 200mm / 300mm；矩形最大 400×500mm | 可定制 |
| 表面粗糙度 | RMS < 1nm | 显示级 |
| 雾度 | < 1% | 显示级 |
| 功函数 | 4.4–4.8 eV | — |
| 附着力 / 稳定性 | 胶带测试 / MIL-STD-883 通过；空气中 300°C 稳定 | 85/85 老化 500–1000h 漂移 < 10% |
方阻-透射-膜厚对照（典型值，随批次波动）
| 方阻 | 透射率（550nm） | 膜厚（约） | 典型应用 |
|---|---|---|---|
| 5 Ω/sq | > 80% | 约 280nm | 电磁屏蔽、大电流电极 |
| 15 Ω/sq | > 83% | 约 150nm | OLED 阳极、触控面板 |
| 20 Ω/sq | > 85% | 约 120nm | 显示电极、太阳能电池 |
| 100 Ω/sq | > 90% | 约 25nm | 生物传感、抗静电涂层 |
| 500 Ω/sq | > 95% | 约 5nm | 科研、低电流电极 |
设备与工艺装备
ITO 镀膜玻璃的镀膜、图形化与检测设备类别与用途如下：
| 设备类别 | 典型配置 | 用途 |
|---|---|---|
| 磁控溅射设备 | 直流 / 射频磁控溅射（可选电子束蒸发） | 在玻璃基板上沉积 ITO 膜 |
| 光刻 / 图形化 | 涂胶、曝光、显影 + 湿法/激光刻蚀 | 制备电极图形 |
| 四探针测试仪 | 25/49/121 点方阻映射 | 测量方阻与面内均匀性 |
| 分光光度计 | UV-Vis-NIR 透射与雾度测量 | 透射率与雾度检测 |
| 椭偏仪 / XRD | 膜厚与光学常数、结晶取向分析 | 膜厚与结晶质量检测 |
| AFM | 1×1μm / 10×10μm 扫描 | 表面粗糙度检测 |
| 附着力 / 老化设备 | 胶带剥离、85/85 恒温恒湿箱 | 附着力与环境稳定性验证 |
实际案例
低方阻显示电极供应
某显示团队需要大尺寸透明电极以降低 RC 延迟，关注方阻与透射的平衡。
结果：按 20 Ω/sq 档位供货并提供方阻映射与透射数据，满足大尺寸像素电极需求。
图形化 ITO 电极定制
某生物团队需要在玻璃上制作图案化 ITO 工作电极用于电化学检测。
结果：以湿法刻蚀完成图形化 ITO 电极，并提供方阻与附着力测试数据。
透明屏蔽窗打样
某设备厂商需要兼顾透光与电磁屏蔽的观察窗片。
结果：采用 5 Ω/sq 低方阻 ITO 基片打样，并提供透射与方阻数据供屏蔽评估。
常见问题
方阻和透射率是什么关系？
可以镀在哪些基板上？
表中方阻、透射等是保证值吗？
可以做图形化电极吗？
耐温与耐湿性能如何？
可以定制尺寸吗？
用什么工艺镀膜，能选蒸发吗？
ITO 的雾度和表面粗糙度是多少？
ITO 的功函数是多少，对 OLED 有帮助吗？
出货会附哪些检测数据？
告知基板、方阻与尺寸要求，获取 ITO 导电玻璃报价
100–300mm · 方阻 5–500 Ω/sq · 支持图形化 · 含税人民币报价
