翘曲片（Warped Wafers）
可控引入 5–8mm 弓曲的硅片，提供笑脸 / 哭脸 / 薯片三种形态，用于应力研究、量测校准与搬运验证。
产品介绍
翘曲片（Warped Wafer）是被人为引入受控弓曲 / 翘曲的硅衬底，其变形量远超常规平整度规格——生产片通常在几十微米量级，而翘曲片可做到 5–8mm 的面外变形，且形态由客户指定。它面向的是“已知且可重复的变形”本身具有使用价值的场景。
常见用途包括：校准弓曲 / 翘曲量测工具、演示应力与平整度概念、验证封装与搬运工艺，以及直观呈现薄膜应力。翘曲形态分为笑脸（凹面）、哭脸（凸面）与薯片（马鞍形）三种，基底可选用 CZ 或 FZ 硅，直径覆盖 100–300mm。每一片在出货前均经过量测确认符合目标形态，相关平整度能力可参考TTV / Bow / Warp 测量。
核心特性
- 受控引入 5–8mm 弓曲，而非工艺偶发变形；
- 三种标准形态：笑脸（凹）、哭脸（凸）、薯片（马鞍）；
- 基底 CZ / FZ 硅，直径 100 / 150 / 200 / 300mm；
- 弓曲量公差约 ±1mm，形态与量值均可复现；
- 出货前逐片量测，随批提供一致性证书。

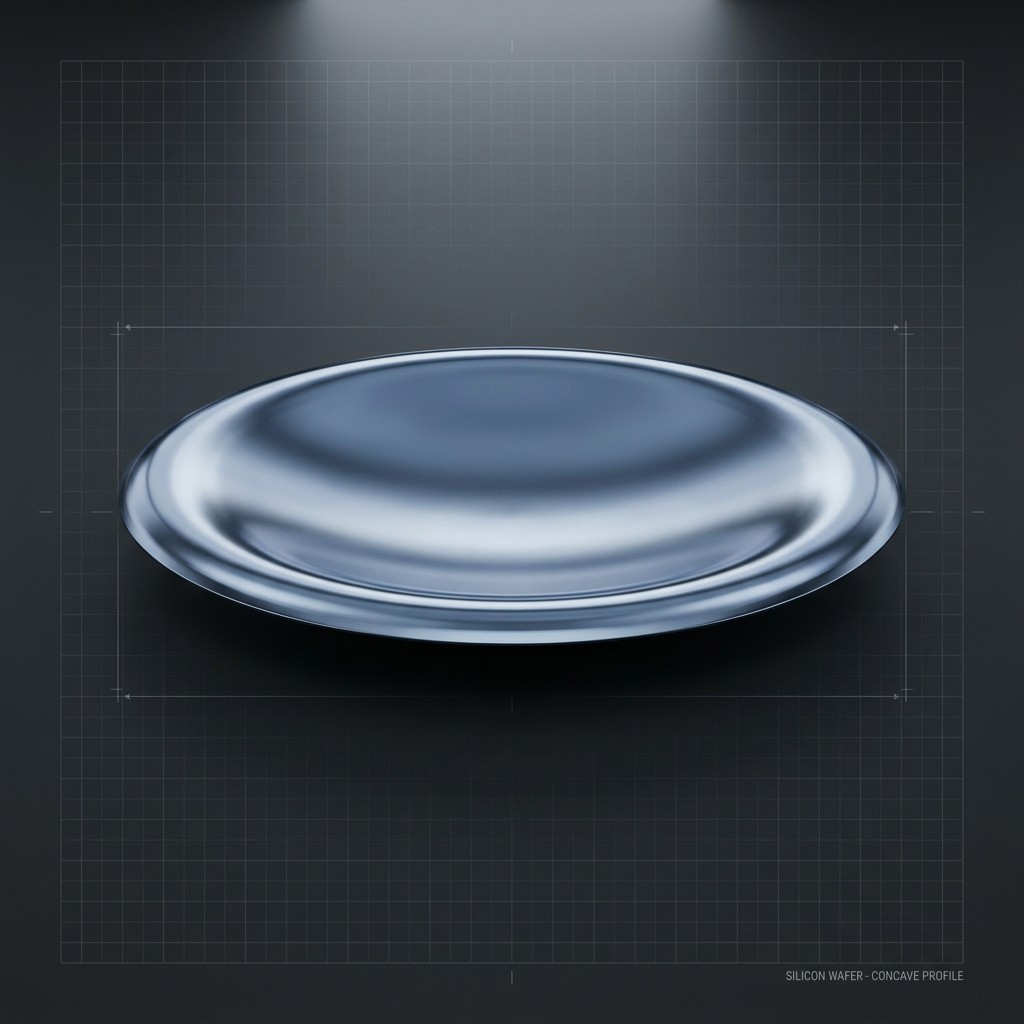

翘曲片样品：弓曲形态可按指定量值与形状制作
应用场景
应力研究与表征
受控的大翘曲让薄膜与工艺引入的应力可见、可量化。
量测工具校准
以已知量值与形状作为参考片，校准弓曲 / 翘曲测量设备。
教学与演示
用实物直观演示应力与平整度概念，适合教学与培训。
封装与键合验证
以已知的极端几何验证搬运、键合与翘曲控制工艺。
搬运与自动化测试
用重度翘曲片测试花篮、机械手与末端执行器的取放能力。
薄膜应力可视化
演示沉积薄膜与热失配引起的应力变形，详见科研与原型。
参数规格
三种翘曲形态
| 形态 | 几何描述 | 侧视轮廓 |
|---|---|---|
| 笑脸（Smiley） | 中心低于边缘，凹面、碗状 | Concave，中心低于边缘 |
| 哭脸（Frowny） | 中心高于边缘，凸面、穹顶状 | Convex，中心高于边缘 |
| 薯片（Potato Chip） | 一个轴向向上弯曲、垂直轴向向下弯曲 | Saddle，双向反向曲率 |
规格参数
| 参数 | 规格 / 可定制范围 |
|---|---|
| 弓曲 / 翘曲量值 | 5–8mm（客户指定） |
| 翘曲形态 | 笑脸 · 哭脸 · 薯片 |
| 基底 | 硅（CZ、FZ） |
| 晶圆直径 | 100mm、150mm、200mm、300mm |
| 厚度 | 300–775μm（常用标准厚度） |
| 量值公差 | 指定翘曲量 ±1mm |
| 表面状态 | 按需（正品 / 测试级） |
| 封装 | 保形花篮，避免运输中进一步变形 |
设备与工艺装备
| 设备类别 | 典型配置 | 用途 |
|---|---|---|
| 翘曲成形工位 | 受控应力施加 / 热处理工装 | 按目标量值与形态引入翘曲 |
| 热处理设备 | 退火 / 热循环炉 | 稳定翘曲形态并提升批次一致性 |
| 平整度量测 | 弓曲 / 翘曲测量仪 | 逐片测量 bow 与 warp |
| 表面检测 | 光学检查与粗糙度测量 | 确认表面状态符合约定 |
| 清洗线 | 湿法清洗 | 出货前去除颗粒与污染 |
| 包装工位 | 保形花篮 / 单片盒 | 在运输与存储中保持既定形态 |
实际案例
量测校准
翘曲测量仪参考片
某实验室需要已知量值的参考片，用于校准与日常核查翘曲测量设备。
结果：交付指定 6mm 哭脸形态翘曲片，公差 ±1mm，随批附量测数据与一致性证书。
应力研究
薄膜应力可视化样品
某课题组需要直观展示沉积薄膜引起的应力变形，用于演示与教学。
结果：提供 200mm 笑脸翘曲片，形态稳定、可重复，便于对比镀膜前后变化。
搬运验证
机械手取放能力测试
某产线需要评估机械手与花篮对重度翘曲片的兼容性，避免碎片风险。
结果：按 300mm 薯片形态交付小批量，配合保形花篮，用于搬运与自动化测试。
常见问题
翘曲片和普通生产片有何区别？
普通生产片追求平整，弓曲 / 翘曲通常在几十微米以内；翘曲片则刻意引入 5–8mm 的大幅变形，且形态与量值由客户指定、批次内尽量保持一致，用于校准、教学、应力研究或工艺验证。
三种形态分别是什么样？
笑脸形态中心低于边缘，呈凹面（碗状）；哭脸形态中心高于边缘，呈凸面（穹顶状）；薯片形态则是马鞍形，一个轴向向上弯曲、垂直方向向下弯曲。
翘曲量值能精确到多少？
可指定 5–8mm 范围内的目标量值，公差约 ±1mm。形态（笑脸 / 哭脸 / 薯片）同样在出货前经量测确认。
可以做单片的工程样品吗？
可以，支持单片工程试制到小批量。具体取决于目标量值、形态与直径，工程师会先确认可达成的轮廓再报价。
运输过程中翘曲会变化吗？
为保持既定形态，出货采用保形花篮等包装，减少运输与存储中的进一步变形。开箱后建议按协议条件存放。
支持哪些直径和厚度？
直径覆盖 100 / 150 / 200 / 300mm，厚度常用 300–775μm 标准厚度；基底为 CZ 或 FZ 硅，表面状态可按需选正品级或测试级。
翘曲片主要用在哪些场景？
常用于校准弓曲 / 翘曲量测设备、薄膜应力与平整度教学演示、封装与搬运工艺验证，以及作为薄膜应力可视化的对比样品。
可以用来测试机械手和花篮吗？
可以。用重度翘曲片能测试花篮、机械手与末端执行器的取放能力，提前暴露搬运兼容性风险，降低量产碎片概率。
量值和形态能稳定复现吗？
可以。受控翘曲工程可在批次内重复引入指定量值与形态，弓曲量公差约 ±1mm，笑脸 / 哭脸 / 薯片三种形态均控形控量。
出货会提供什么证明？
每片出货前逐片量测 bow 与 warp，确认符合目标形态，随批提供量测数据与一致性证书。
提交目标弓曲量值、形态与直径，工程师 24 小时内确认轮廓
单片工程试制到小批量均可对接
