定制再生方案｜再处理

服务介绍

标准再生工艺面向最常见的膜层组合：二氧化硅、氮化硅、多晶硅、铝金属化与光刻胶。但当晶圆带有非标膜层、特殊材料，或衬底本身无法承受常规再生化学时，标准方案就行不通了——比如 SOI 片需要保住埋氧层（BOX），GaN-on-SiC 器件片需要在去除外延层的同时不损伤昂贵的 SiC 衬底。

定制再生方案服务提供一套结构化、可验证的工艺开发流程：从分析表征、刻蚀选择比研究，到 DOE 参数优化，再到中试批验证，最终交付可直接量产使用的再生协议。适用于任何片型、任何膜层、任何衬底材料。开发周期通常 4–8 周。

分析先行：以椭偏、XRR、FTIR、EDS 等手段给出完整膜层结构图（层序、厚度、成分、界面）。
选择比为核心：建立"目标膜 / 衬底"的选择比矩阵，兼顾多膜层之间的相互影响。
DOE 优化：用正交表筛选显著因子，再用全因子 / 响应面细化，避免单因子法的局部最优陷阱。
可验证交付：中试批（3 批）验证 + 完整协议文件（流程图、工艺规格、QC 计划、FMEA），配套颗粒计数认证与边缘研磨。

如果只是常规膜层的再生，可直接使用晶圆再生与化学清洗服务；涉及 SiC / GaN 等化合物衬底时，可结合SiC / GaN 衬底产品页了解材料特性。

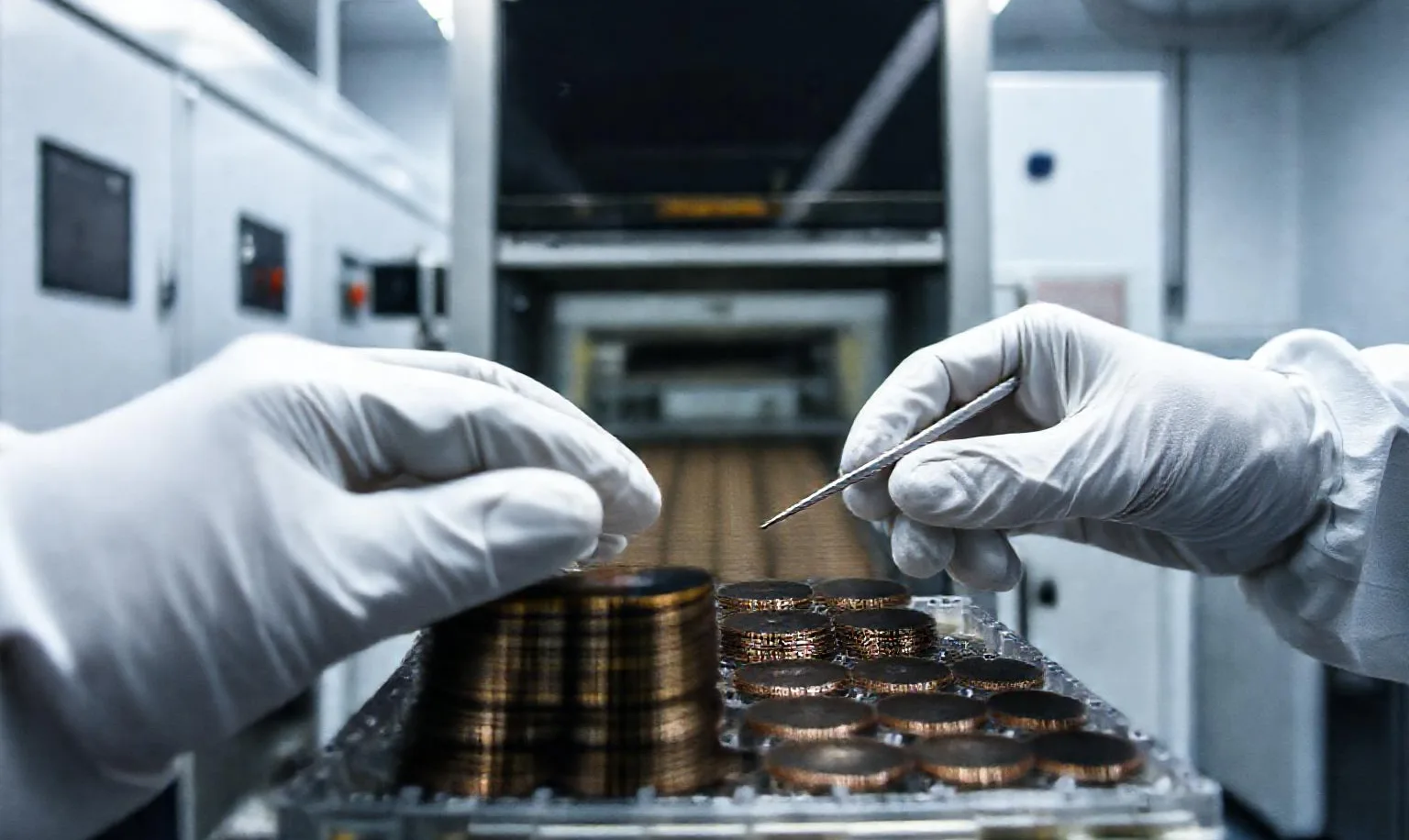

定制再生：先读懂膜层结构，再设计选择性去除序列

应用场景

以下情况通常需要定制再生方案，而不是标准工艺。

非标膜层组合

3–10 层不同材料按序沉积，需要逐层设计去除化学、避免交叉反应。

化合物衬底再生

SiC、GaN、InP、GaAs、蓝宝石等对常规化学敏感，需要专用体系与专机。

保留关键层

如 SOI 需保住埋氧层，或器件片需保留特定功能层不被侵蚀。

贵重衬底回收

外延用高价值衬底（如 SiC）成本高，多轮再生能显著摊薄单片成本。

供应商切换验证

从现有再生方案切换时，用 split-lot 对比给出等效或更优的证据。

工艺内化转移

希望把再生工艺带回自建产线的客户，可获得文档包与技术转移支持。

能力介绍

从膜层表征、选择比研究到中试批验证的完整开发能力。

膜层表征

椭偏测厚与光学常数、XRR 测超薄膜厚与密度、FTIR 识别化学键（SiO₂ / Si₃N₄ / SiC / 低介电 / 聚合物）、EDS 测金属成分，必要时辅以截面 SEM，形成完整膜层结构图。

选择比与去除序列

针对每种候选化学，在温度、浓度、搅拌等条件下测"目标膜 / 衬底"选择比；对多膜层情况，设计去除顺序以规避电偶腐蚀与底切，并在步骤间做过程检查。

干湿结合：难去除的外延层（如 AlGaN/GaN）可用 ICP-RIE 干法去除，并以天然停止层控制终点。
专机隔离：按衬底分线的湿法台与治具，防止金属交叉污染（如 Pt 在本工序后再污染其他片）。
表面恢复：去除完成后以 CMP 恢复外延级表面，配合 AFM 与颗粒检测把住出货质量。
阶梯质量门：每批设置客户定义的质量门（增减量、粗糙度、TTV 变化、材料损失），未达标批次进入工程处置。

去除 → 表面恢复 → 量测：以质量门控制再生结果

为什么一定要做 DOE

再生过程涉及多个相互作用的变量：化学体系、浓度、温度、时间、搅拌、漂洗，以及膜层的去除顺序。单因子法（OFAT）无法捕捉交互效应——例如去除 A 膜的最佳时间可能取决于所用温度，最佳漂洗方案又可能取决于其前一道化学。DOE 能在多维参数空间中找出全局更优点，并对结果给出统计置信度，这也是定制方案可复现、可放大的前提。

参数规格

开发质量目标与按衬底的再生策略，一屏看全。

开发质量规格

参数项	目标规格	测量方法
刻蚀选择比（SiO₂ 对 Si）	≥ 100:1（HF 体系）	椭偏测前后膜厚
刻蚀选择比（Si₃N₄ 对 Si）	≥ 50:1（热磷酸）	椭偏测前后膜厚
衬底材料损失	< 5μm / 再生周期	电容测微前后厚度
再生后颗粒	≤ 10 adders @ 0.2μm	激光表面扫描
再生后粗糙度 Ra	< 0.5nm（硅，随衬底而异）	AFM（5μm × 5μm）
金属交叉污染	无可检出	陪片 TXRF
工艺重复性（3 批）	各 QC 参数 CV < 10%	3 批验证 + ANOVA
开发周期	4–8 周（视复杂度）	阶段门排期跟踪

按衬底的材料与再生策略

衬底 / 材料	典型挑战	再生策略
Si 硅	常规膜层（SiO₂ / Si₃N₄ / poly-Si / Al / 光刻胶）	成熟湿法序列
SOI	需保留埋氧层（BOX）	选择性去除表层、保护 BOX
SiC	GaN / AlGaN 外延难蚀，衬底贵重	高温 KOH、H₃PO₄ / H₂SO₄，专机防污染
GaN	选择性去除外延层	专用刻蚀开发（干法 + 湿法）
InP	忌 HF 体系	非 HF 替代刻蚀
GaAs	忌碱性溶液	柠檬酸 / H₂O₂ 体系
蓝宝石	对多数湿法化学惰性	机械 / 等离子去除

设备与工艺装备

支撑定制再生开发的装备类别与通用配置。

设备类别	典型配置	用途
湿法刻蚀台	温控槽、浓度与搅拌控制	膜层选择性去除
干法刻蚀（ICP-RIE）	Cl₂ / BCl₃ 等体系	GaN / AlGaN 等外延去除与刻蚀停止
分析表征台	椭偏、XRR、FTIR、EDS、截面 SEM	膜层结构与成分表征
CMP 抛光	双面研磨抛光	恢复外延级表面
颗粒与粗糙度量测	激光表面扫描、AFM	出货质量把关
专机隔离区	按衬底分线的湿法台与治具	防止金属交叉污染

实际案例

以下案例均已匿名化，仅呈现可公开验证的工艺项与结果。

化合物器件厂 · SiC 衬底再生

GaN-on-SiC 器件片的衬底回收

客户在 4H-SiC 衬底上生长 GaN 器件，失效片需要回收衬底；但外延层耐湿法刻蚀，强刻蚀剂又会伤及 SiC。

结果：先以 ICP-RIE 去除 GaN / AlGaN（以 AlN 成核层作天然停止层），再湿法选择性去除 AlN，最后 CMP 恢复表面；实现多轮再生，单周期 SiC 损失控制在 5μm 以内。

MEMS 代工 · 多层膜监控片

含 Pt 的多层膜监控片再生

客户释放工艺后的监控片带有 SiO₂ / Si₃N₄ / 多晶硅 / Ti-Pt 多层膜，其中 Pt 极耐蚀且易造成金属交叉污染。

结果：在专机先以王水去除 Pt、稀 HF 去 Ti，再按 BOE / 热磷酸 / TMAH 常规序列处理；以陪片 TXRF 验证无 Pt 残留，再生后达监控片级规格。

器件厂 · 供应商切换验证

以 split-lot 证明方案等效

客户计划从现有再生方案切换，需要证据而非承诺，且不想引入批次差异干扰判断。

结果：同一来料批分半，旧 / 新协议并行处理后做相同量测并统计对比，用数据确认等效或更优，降低切换风险。

常见问题

什么情况需要定制方案，而不是标准再生？

只要膜层不是常规的 SiO₂ / Si₃N₄ / 多晶硅 / 铝 / 光刻胶组合，或衬底是 SiC、GaN、InP、GaAs、蓝宝石等对常规化学敏感的材料，或需要保留某个关键层（如 SOI 的埋氧层），就建议走定制开发。可先提供膜层与衬底信息，由工程师判断能否用标准工艺承接。

开发要多久？有最小批量吗？

典型开发周期 4–8 周，取决于膜层复杂度与衬底类型。开发阶段通常从见证片 / 低价值片起步，不占用您的宝贵片；协议定型后的量产批量可与工程师协商，视片型而定。

化合物衬底会不会交叉污染？

这是定制再生最需要防的风险之一，尤其是 Pt 等贵金属与 SiC / GaN 的交叉污染。我们的做法是按衬底分线使用专用湿法台与治具，并在每批用陪片做 TXRF 验证，确认无可检出交叉污染后才放行。

我的膜层和器件信息会泄露吗？

不会。开发项目在保密协议下进行，膜层成分、器件结构等信息按需知情、受控存储；项目完成后，客户可要求归还或以可核证方式销毁全部开发片与表征样品。

能否提供工艺文件，方便我们自建产线？

可以。协议定型后交付完整文档包，包含工艺流程图、各步骤工艺规格、QC 计划与 FMEA，并附设备与耗材清单。若希望把工艺内化到自建产线，我们还可提供技术转移支持，包括现场安装、操作培训与初期生产辅导。

质量门怎么定？

质量门在技术咨询阶段与客户共同确定，并写入协议文件。常见项包括各粒径档增减量上限、表面粗糙度上限、TTV 相对来料的变化上限、单周期材料损失上限，以及膜层残留（以椭偏在随机多点验证）与金属污染限值。任一项不达标的批次都会被隔离并进入工程处置。

开发费用怎么算、怎么报价？

费用按项目复杂度评估，技术咨询后由工程师给出含税报价。开发阶段通常从见证片或低价值片起步，不占用您的宝贵片源；协议定型后的量产批量可与工程师协商，视片型而定。

再生后的表面能达到什么水平？

去除完成后以 CMP 恢复外延级表面，硅片再生后粗糙度 Ra 可做到 < 0.5nm（随衬底而异），颗粒目标 ≤ 10 adders @ 0.2μm，单周期衬底材料损失控制在 5μm 以内，并配合 AFM 与颗粒检测把关出货质量。

SOI 片再生能保住埋氧层吗？

可以。SOI 再生的关键是保住埋氧层（BOX）：我们选择性去除表层硅与其余膜层，保护 BOX 不被侵蚀，再用 CMP 恢复表面。具体去除序列会先做叠层分析表征，设计好选择比后进入验证。

干法刻蚀在定制再生里用得上吗？

用得上。对湿法难以去除的外延层（如 AlGaN/GaN），我们采用 ICP-RIE 干法去除，并利用天然停止层控制刻蚀终点；干湿结合可在保护衬底的同时提高去除效率，是定制再生的常用组合。
