主流减薄区间 100–300μm，降低热阻与器件总高度，为后续背金与划片提供条件。
晶圆减薄 / Taiko 工艺服务
背面研磨减薄至 50μm，Taiko 环切保留边缘支撑环，临时键合载片方案覆盖更薄需求，应力释放与翘曲控制贯穿全程，TTV/Warp 数据随批交付。
服务介绍

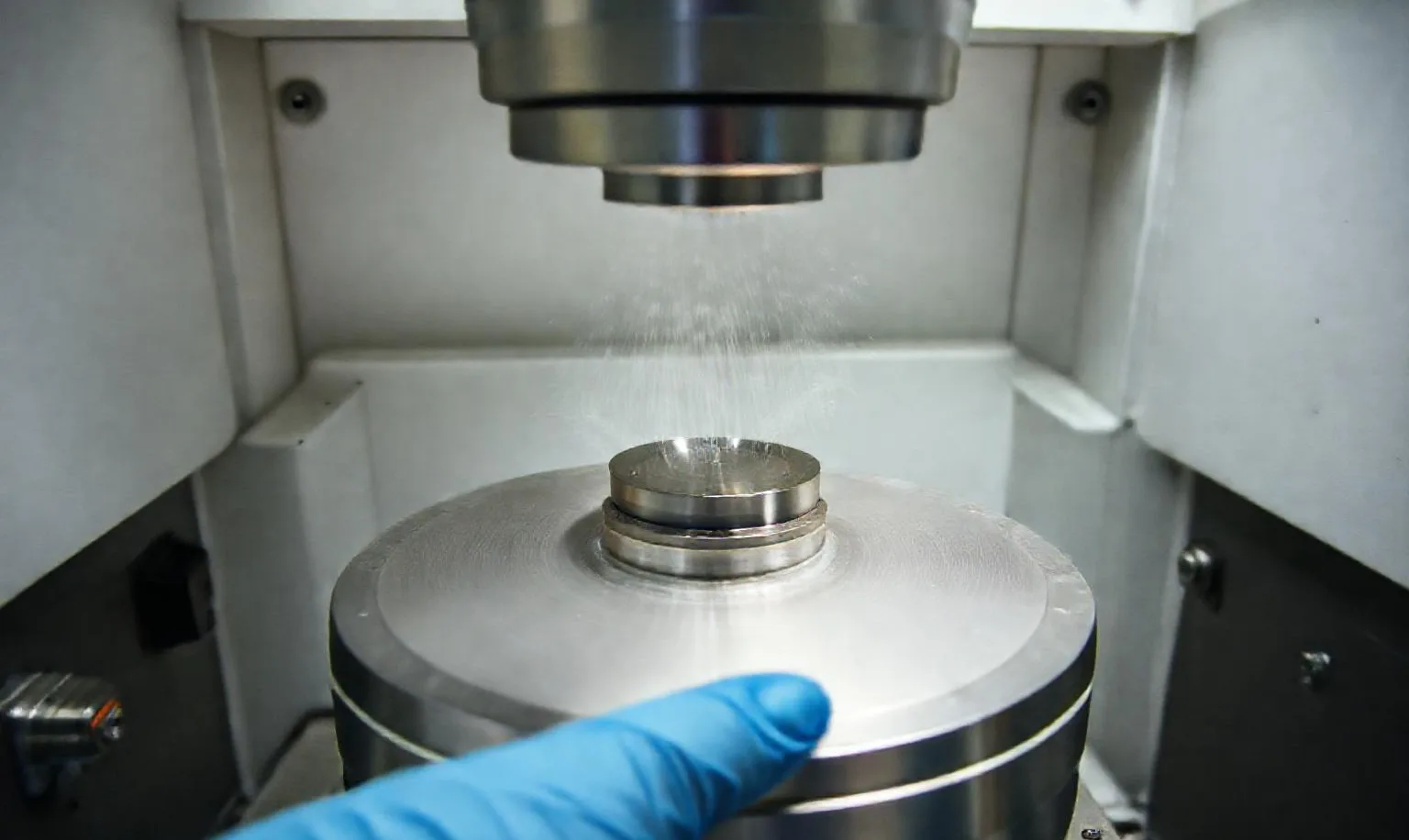

减薄是通过背面研磨、抛光与应力释放去除硅材料、降低晶圆厚度的工艺。常规支持将 725μm 标准片减薄至 50μm，功率器件、分立器件与传感器芯片的主流减薄区间（100–300μm）交期更短、良率更稳。
当目标厚度低于 50μm（如 3D 堆叠的 30μm 乃至更薄），晶圆自身刚性不足，需先通过临时键合固定到硅或玻璃载片上，减薄与背面工艺完成后再解键合分离。我们提供与晶圆键合一体的「临时键合 → 减薄 → 背面工艺 → 解键合」全流程代工。
常规减薄、Taiko 环切与临时键合支撑，覆盖 50μm 及更薄需求
应用场景
Taiko 量产器件片
8/12 英寸器件片保留边缘支撑环，中心减薄至 50–100μm，免载片直接进入贴膜、切割工序。
HBM / 3D 堆叠
DRAM 芯片减薄至数十微米并做 TSV 露铜，超薄晶圆的厚度均匀性与翘曲直接影响堆叠良率，详见 HBM / 3D 堆叠方案。
BSI 图像传感器
器件层减薄至约 5–20μm 以便光子从背面进入光电二极管，配合 Taiko 环或临时键合保证可搬运性。
背面金属化
减薄与应力释放后沉积背面金属（Ti/Ni/Ag、Ti/Ni/Au、AuSn 等），用于功率器件背面电极或堆叠焊接。
科研小批量
单片或小批量减薄与抛光均可承接，参数摸索型项目可先做首件验证再放量。
能力介绍
常规背面减薄：到 50μm
粗磨 + 精磨两段式工艺去除硅背面材料，常规支持将 725μm 标准片减薄至 50μm。
- 正面贴 BG 保护膜，减薄后紫外减粘，不伤电路面
- 精磨后可选 CMP 抛光 / 干式抛光（Dry Polish）消除磨痕与亚表面损伤
- 湿法腐蚀（Stress Relief Etch）释放磨削应力，降低翘曲与破片风险
- 每批提供 TTV、总厚度、Warp/Bow 检测数据
Taiko 工艺：薄而不破
Taiko（太鼓）工艺在减薄时保留晶圆外缘约 2–3mm 的支撑环，中心区域减薄而边缘维持原始厚度，免去载片环节。
- 中心减薄区可到 50–100μm，边缘支撑环保持原厚
- 显著降低超薄片的搬运与传输破片率
- 适合 8/12 英寸量产器件片的减薄需求
- 环切宽度与减薄直径按芯片布局定制
超薄片关键控制点
厚度均匀性
超薄片的 TTV 直接影响键合界面共面性，我们通过多段磨削 + 在线测厚闭环控制。
翘曲控制
应力释放腐蚀 + 载片支撑，控制超薄晶圆 Warp，保证后续光刻与键合对准窗口。
表面完整性
CMP/干抛消除磨削损伤层，避免微裂纹在后续热循环中扩展导致失效。
减薄后检测与背面处理
- 厚度与 TTV：红外干涉 / 光谱反射做厚度 mapping，随批输出 TTV 数据；
- 表面粗糙度：原子力显微镜（AFM）测背面 Ra，CMP 抛光面可达镜面级；
- 翘曲（Bow/Warp）：激光三角或阴影云纹表征全片翘曲，100μm 以下片子尤其重要；
- 芯片强度：三点弯等破坏性抽检验证应力释放后的抗折强度；
- 背面金属化：可选 Ti/Ni/Ag、Ti/Ni/Au、AuSn 等背金体系，衔接功率器件电极或堆叠焊接；
- 应用衔接：面向 功率电子 SiC/GaN、HBM / 3D 堆叠与 BSI 图像传感器等场景。
TTV、总厚度与 Bow/Warp 数据随批交付
减薄后检测与背面处理
厚度与 TTV 用红外干涉 / 光谱反射做 mapping，随批输出 TTV 数据；表面粗糙度用 AFM 测背面 Ra，CMP 抛光面可达镜面级。
参数规格
减薄能力指标表
| 项目 | 指标 / 范围 | 说明 |
|---|---|---|
| 晶圆尺寸 | 2–12 英寸 | 8/12 英寸为主力产线 |
| 常规减薄 | 至 50μm | 贴 BG 膜减薄，无载片 |
| Taiko 减薄 | 中心区 50–100μm，支撑环 2–3mm | 免载片，可直接贴膜切割 |
| 临时键合减薄 | 至 30μm 及以下（项目评估） | 含解键合与载片清洗 |
| TTV 控制 | 常规 ≤ ±3μm；精磨+抛光 ≤ ±1.5μm | 随批测厚数据 |
| 应力释放 | 湿法腐蚀 / 干式抛光 / CMP | 按厚度与翘曲目标选配 |
| 翘曲（Warp） | 按厚度档位约定，随批检测 | 超薄方案提供 Warp 实测报告 |
| 材料 | Si、SiC、GaAs、InP、玻璃、蓝宝石 | 硬脆材料走定制磨轮与进给参数 |
减薄工艺路线选择对照表
| 工艺路线 | 适用目标厚度 | 是否需载片 | 后续工序衔接 | 典型场景 |
|---|---|---|---|---|
| 常规背面减薄（粗磨+精磨） | 100–300μm | 否 | 直接贴膜、划片 | 功率器件、分立器件、传感器 |
| 常规减薄 + CMP / 干抛 | 50–150μm | 否 | 直接贴膜、划片 | 对表面损伤敏感的中薄片 |
| Taiko 环切减薄 | 中心区 50–100μm | 否 | 免载片，直接贴膜切割 | 8/12 英寸量产器件片 |
| 临时键合 + 减薄 | 30μm 及以下 | 是（硅/玻璃载片） | 背面工艺 → 解键合 → 载片清洗 | HBM、3D 堆叠、超薄 TSV 露铜 |
| 异形/局部减薄 | 按设计 | 视方案 | 按芯片布局定制 | 特殊结构、腔体、台阶需求 |
超薄减薄分阶段工艺与损伤控制
| 阶段 | 磨轮 / 方式 | 去除速率 | 亚表面损伤（SSD） | 阶段目标 |
|---|---|---|---|---|
| 粗磨 | 粗粒度金刚石磨轮（#320–#600） | 3–5 μm/s | 约 3–5 μm | 快速去除大部分硅，进入距目标厚度约 30μm 以内 |
| 精磨 | 细粒度金刚石磨轮（#2000–#8000） | 0.5–1 μm/s | 约 0.5–1.5 μm | 去除粗磨损伤层，进入距目标厚度约 5μm 以内 |
| CMP / 干式抛光 | 胶体二氧化硅 CMP 或干抛 | 去除 1–3 μm | Ra < 0.5nm（CMP） | 镜面化，消除残余磨痕（湿法敏感结构可改干抛） |
| 应力释放 | 湿法（HF/HNO₃ 等）或等离子各向同性刻蚀 | 去除 1–3 μm 损伤硅 | < 1 μm | 去除损伤层，提升芯片抗折强度 |
| 贴膜上环 | UV 减粘 / 热减粘 / 常规胶带 | — | — | 保护超薄片，安全进入切割工序 |
不确定选哪条路线？把材质、尺寸、初始厚度、目标厚度与后续工序发给我们，工程师评估后给出推荐方案与交期。也可参考 工艺选择指南。
设备与工艺装备
按减薄路线与检测环节配置对应设备，仅列类别与用途，不涉及具体品牌：
| 设备类别 | 典型配置 | 用途 |
|---|---|---|
| 研磨设备 | 背面研磨机（粗磨 + 精磨） / Taiko 环切研磨机 | 背面减薄与环切支撑结构加工 |
| 抛光设备 | CMP 化学机械抛光机 / 干式抛光机 | 镜面化与损伤层去除 |
| 临时键合设备 | 临时键合机 / 解键合设备 | 超薄晶圆载片支撑与分离 |
| 贴膜与上环设备 | 贴膜机 / 扩膜与上环设备 | 超薄片保护与进入切割工序 |
| 测厚与翘曲量测 | 在线测厚仪 / 红外干涉测厚 / 翘曲量测仪 | TTV、总厚度与 Bow/Warp 监控 |
实际案例
SiC 器件片减薄与背金
6 英寸 SiC 器件片经粗磨、精磨、CMP 与应力释放后沉积背面金属，随批提供 TTV 与背面粗糙度数据。
厚度一致性可控，背金体系衔接功率器件电极工艺。
临时键合减薄至 30μm 量级
面向 HBM/3D 堆叠项目，先将器件片临时键合到载片再减薄，完成后解键合与载片清洗。
超薄片搬运破片率低，厚度与翘曲数据随批交付。
BSI 器件层超薄减薄
将器件层减薄至约 5–20μm，配合 Taiko 环或临时键合支撑保证可搬运性，兼顾表面完整性。
器件层厚度与表面损伤层受控，满足背面进光要求。
常见问题
50μm 以下的片子还能减吗？
可以，但需要临时键合载片支撑方案。请提供目标厚度、尺寸与后续工艺（如 TSV 露铜、背面金属化），工程师评估可行性与交期后报价，首件先做单片验证。
Taiko 工艺和普通减薄怎么选？
目标厚度在 50–100μm、且不希望引入临时键合/解键合环节时优先 Taiko：边缘支撑环保留刚性，可直接进入贴膜切割。对全片均匀超薄的 3D 堆叠需求，则选临时键合路线。
减薄后片子碎了怎么办？
来料加工按行业惯例约定合理损耗率（超薄片单独约定），超出约定部分由我方承担。我们会对超薄方案做首件验证与过程抽检，磨削应力释放、载片运输与包装均按超薄件规范执行。
SiC、GaAs 这类硬脆材料能减薄吗？
可以。SiC 走金刚石磨轮低进给参数，GaAs/InP 需控制温度与应力并配套专用保护膜，良率与交期因材料而异，请随询价提供材质、尺寸、初始与目标厚度。
减薄后为什么还要做应力释放？
粗磨/精磨会在硅背面留下亚表面损伤层（微裂纹、位错），它是后续切割与封装时裂纹的起始源。通过湿法/等离子各向同性腐蚀去除该损伤层，可显著提升芯片抗折强度，降低破片与失效风险，超薄片尤其关键。
减薄后能做背面金属化吗？
可以。减薄、应力释放与 CMP/干抛后可沉积背面金属（如 Ti/Ni/Ag、Ti/Ni/Au、AuSn 焊料体系等），用于功率器件的背面电极或堆叠焊接，具体膜系与厚度按器件要求评估。
背照式图像传感器（BSI）的超薄减薄能做吗？
BSI 需要将器件层减薄到约 5–20μm 以便光子从背面进入光电二极管，通常配合 Taiko 环或临时键合支撑保证可搬运性。请提供像素结构、器件层厚度与后续工艺，工程师评估减薄窗口与边缘方案。
减薄的 TTV 能做到多少？
常规减薄 TTV 控制在 ≤±3μm，采用精磨 + CMP/干抛后可达 ≤±1.5μm，随批提供测厚数据。TTV 直接影响键合界面共面性，超薄片尤需控制，工程师按目标厚度选择路线。
减薄为什么要分多步，不能一次磨到位吗？
一般分粗磨、精磨、CMP/干抛、应力释放与贴膜上环。粗磨快速去除大部分硅但留下较深损伤层，精磨去除粗磨损伤，CMP/干抛镜面化，应力释放消除微裂纹与位错，最后贴膜保护超薄片进入切割。
减薄后背面粗糙度能做到多少？
CMP 抛光后的背面可达镜面级，Ra 可做到 < 0.5nm；对湿法敏感的结构可改用干式抛光。表面粗糙度用 AFM 检测，粗糙度与损伤层数据可随批提供，具体按膜系与结构评估。
