热压键合(TCB)· Die-to-Wafer Bonding 验证晶圆

在硅 / 玻璃基底上制备测试芯片阵列与微凸块互连,用于评估 TCB 热压键合参数窗口、对准精度与界面完整性。

产品介绍

热压键合(Thermal Compression Bonding,TCB)是先进封装中实现细间距互连与芯片堆叠的关键工艺。TCB / Die-to-Wafer(D2W)验证晶圆用于在量产前验证键合参数(温度、压力、时间、平整度)与界面质量——它把“待键合的测试芯片”与“承载基底”做成一组可复现的标准化载具,让键合窗口、对准精度与电性连通性都能被量化。

载具可在硅、玻璃或 SOI 基底上制作,配合 Cu 柱 + 焊帽、微焊球或 Cu-Cu 直接键合表面;测试芯片按 GDSII 版图制作,可内建 daisy chain / Kelvin 结构,键合后即可用电性测量判定互连是否全部连通,详见菊链晶圆(Daisy Chain)与混合键合相关能力。

核心特性

  • 提供成套 D2W 键合验证载具:基底晶圆 + 待键合测试芯片,参数可复现;
  • 基底可选硅、玻璃、SOI,尺寸覆盖 4 / 6 / 8 / 12 英寸;
  • 凸块可选 Cu 柱 + SnAg 焊帽、微焊球,或 Cu-Cu 直接键合表面;
  • 可内建 daisy chain / Kelvin 结构,键合后 100% 电性判定连通性;
  • 支持 TCB 参数窗口(温度、压力、时间、平整度)评估与记录;
  • 随批提供对准精度、界面检测与电性测试数据。
用于 TCB 热压键合验证的晶圆载具

TCB / D2W 验证晶圆:用成套载具量化键合参数窗口与界面质量

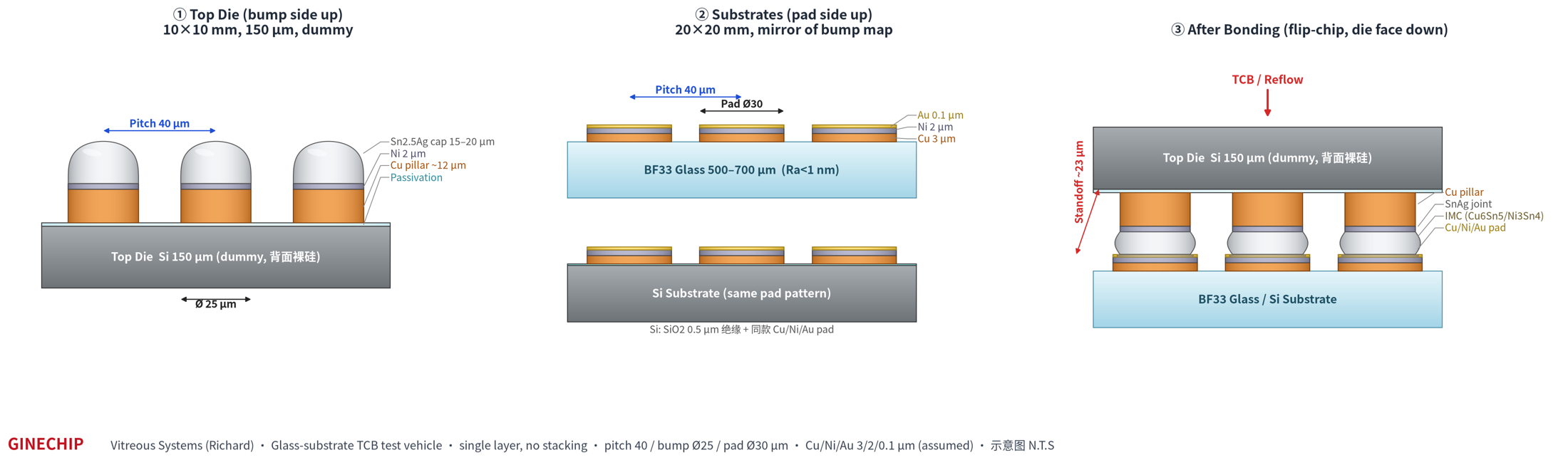

TCB / Die-to-Wafer Bonding 键合工艺与验证流程
TCB / Die-to-Wafer Bonding 键合工艺与验证流程

应用场景

TCB 参数窗口开发

评估温度、压力、时间与平整度对细间距互连完整性的影响,建立可量产工艺窗口。

D2W 对准精度验证

用带对准标记的测试芯片与基底,量化贴片对准偏差与连通率的关系。

混合键合前验证

为 Cu-Cu 直接键合与混合键合方案提供前置工艺验证载具,详见混合键合。

界面完整性与空洞评估

提供可做 SAT 超声扫描与 X-ray 的样本,评估键合界面空洞与 IMC 生长。

量产前工艺认证

面向新封装工艺导入的认证测试,参考 JEDEC / MIL-STD 方案输出可追溯数据。

设备与材料选型对比

用统一载具横向比较不同键合设备、焊料与界面膜材料的工艺一致性。

能力介绍

  • 基底制备:硅、玻璃、SOI,4 / 6 / 8 / 12 英寸,可定制厚度与表面处理;
  • 测试芯片:按 GDSII 制作,外形与尺寸按设计,可内建 daisy chain / Kelvin 结构;
  • 微凸块:Cu 柱 + SnAg 焊帽、微焊球、Cu-Cu 键合表面,间距与高度可定制;
  • 键合界面:可选 NCF / DAF 膜或直接键合,支持助焊剂与免清洗工艺验证;
  • 检测与认证:SAT 超声扫描、X-ray、剪切 / 推拉力测试与电性连通测试。
3D 堆叠与倒装互连结构剖面

TCB / D2W 验证常与倒装、3D 堆叠工艺配套使用

载具设计 · 凸块制备 · 键合验证与数据

从版图评审到键合后检测数据交付,载具可按 TCB / D2W 工艺形态定制,方案与含税报价由工程师对接,详见凸块与 UBM与晶圆键合。

参数规格

参数可选范围 / 取值
基底尺寸100 / 150 / 200 / 300mm(4 / 6 / 8 / 12 英寸)
基底材料硅、玻璃、SOI
测试芯片尺寸3×3 至 20×20mm(按设计)
凸块类型Cu 柱 + SnAg 焊帽、微焊球、Cu-Cu 直接键合
凸块间距40–200μm(Cu 柱);150–400μm(微焊球)
凸块高度5–60μm
表面处理ENIG、OSP、Cu 钝化、Au 表面
电性验证结构daisy chain 单链 / Kelvin 四线
基底厚度300–1000μm(可减薄)
项目可选范围 / 取值
键合方式TCB 热压键合、Die-to-Wafer(D2W);可含 W2W 对照
键合温度室温至 400°C
键合压力0.1–400MPa(按凸块面积与数量)
键合时间1–60s
对准精度±1–3μm
界面材料SnAg 焊料、Cu-Cu、NCF / DAF 膜
评估方法SAT 超声扫描、X-ray、剪切 / 推拉力、切片分析、电性连通测试
参考标准JEDEC 系列、MIL-STD-883

设备与工艺装备

设备类别典型配置用途
光刻设备接触 / 步进曝光,配合掩膜版形成测试芯片与互连图形
薄膜沉积PVD 金属沉积、PECVD 介质金属化与钝化层
电镀设备Cu / Ni / Au 电镀槽Cu 柱与加厚金属化
凸块回流回流炉 / 热台微焊球与 SnAg 焊帽成型
TCB 键合设备热压键合机(可控温压曲线)Die-to-Wafer 键合参数验证
对准贴片高精度贴片 / 对准机对准精度评估
检测设备SAT 超声扫描、X-ray界面空洞与互连检查
可靠性设备热循环、高温存储箱键合界面可靠性应力测试

实际案例

先进封装 · 参数开发

TCB 键合窗口开发

某团队推进细间距铜柱键合,需要评估温度 / 压力 / 时间窗口对互连完整性的影响。

结果:交付成套 D2W 验证载具,键合后 daisy chain 全部连通,随批提供窗口曲线与界面检测数据。

3D 集成 · 对准

D2W 对准精度验证

某单位验证贴片对准精度对细间距互连良率的影响,需要可量化的对准测试载具。

结果:提供带对准标记的测试芯片与基底,量化对准偏差与连通率关系,输出可追溯数据。

量产 · 认证

量产前工艺认证

某产线在导入新封装工艺前需要工艺认证样本与检测数据支撑放行。

结果:按 JEDEC / MIL-STD 方案提供验证载具与检测数据,支撑工艺放行与设备参数确认。

常见问题

TCB 验证晶圆和 Daisy Chain 菊链晶圆有什么不同?
菊链晶圆侧重用串联走线评估封装互连在应力后的连续性;TCB / D2W 验证晶圆面向热压键合工艺本身,提供成套的基底 + 待键合测试芯片载具,用于评估键合参数窗口、对准精度与界面质量,并可内建菊链结构做键合后电性判定。
可以只提供基底或单独提供测试芯片吗?
可以。既可成套提供基底晶圆 + 测试芯片,也可按你现有的芯片或基底单独定制,便于直接在你的产线设备上验证键合工艺。
支持哪些凸块和键合界面?
常见为 Cu 柱 + SnAg 焊帽与微焊球;面向混合键合方向可提供 Cu-Cu 直接键合表面。界面可配 NCF / DAF 膜或免清洗助焊剂工艺。
凸块间距最小能做到多少?
Cu 柱间距常规 40–200μm,微焊球 150–400μm;更细间距需按版图与工艺可行性评估。
键合后如何判定互连是否全部连通?
载具可内建 daisy chain 或 Kelvin 四线结构,键合后一次电性测量即可判定整体连通性;同时配合 SAT 超声扫描与 X-ray 评估界面空洞。
会提供哪些检测数据?
可按需提供对准精度数据、SAT / X-ray 界面检测、剪切 / 推拉力测试结果、daisy chain 连通率与电阻数据,并附材料与工艺说明。
参考什么标准,能做量产前工艺认证吗?
评估方法与记录参考 JEDEC 系列与 MIL-STD-883,常用于量产前的工艺认证、设备参数确认与材料选型横向对比。
最小起订量和交付周期如何?
支持小批量样品验证,一片起订。标准结构交货较快,全定制版图载具在工艺评估后给出周期,工程师 24 小时内回复方案。
