晶圆刻蚀与 DRIE 深硅刻蚀服务

从 KOH/TMAH 湿法各向异性腐蚀到 RIE/ICP 干法刻蚀与 Bosch 工艺 DRIE 深硅刻蚀,深宽比可达 30:1,服务 MEMS 深结构、TSV 与微流道应用。

服务介绍

刻蚀是把光刻图形转移到材料上的关键工艺。我们提供 KOH/TMAH 湿法各向异性腐蚀、RIE/ICP 干法刻蚀与 Bosch 工艺 DRIE 深硅刻蚀,覆盖 V 型槽、悬空膜、深腔体、梳齿与深通孔等结构,深宽比最高 30:1。

掩膜方案可选光刻胶 / SiO₂ / Si₃N₄ / 金属硬掩膜,可衔接光刻与薄膜沉积一站式完成;刻蚀后可接晶圆键合(腔体密封)、绝缘/种子层沉积与电镀填充。

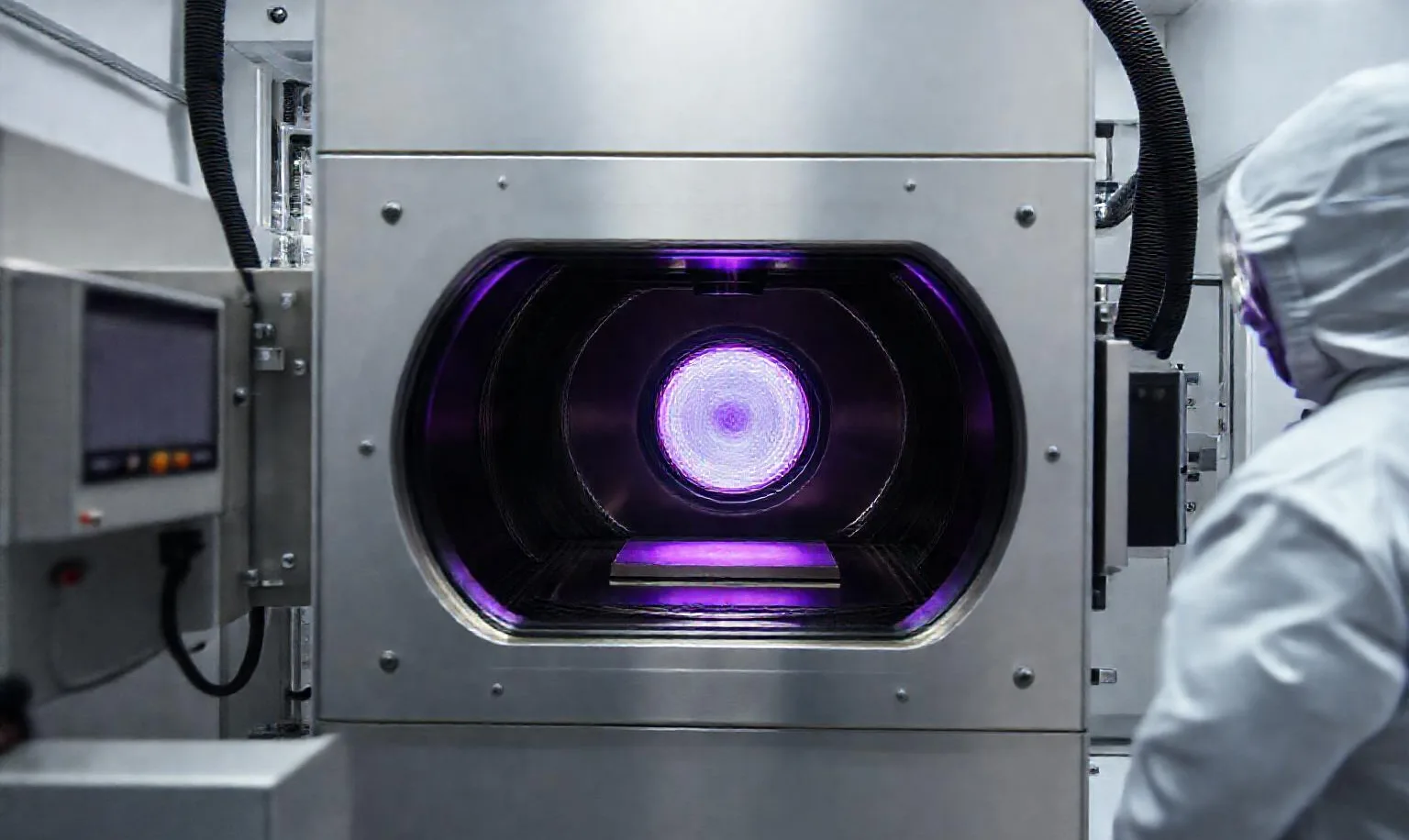

深硅刻蚀设备洁净室作业示意

湿法与干法刻蚀全流程覆盖,深宽比可达 30:1、侧壁近垂直

应用场景

惯性器件

加速度计/陀螺仪的梳齿结构与质量块释放,DRIE 高深宽比窄槽保证电容灵敏度。

压力传感器

KOH 背面腐蚀减薄膜片,膜厚由腐蚀自停止或时间控制,片内均匀性约 ±5%。

微流道与微流控

DRIE 深槽 + 阳极键合封盖,实现密封流道与反应腔,适配生物与化学微系统。

TSV / 深孔结构

与 TSV 工艺配套的先通孔(via-first)深孔刻蚀,控制侧壁形貌与垂直度。

麦克风与声学器件

背腔释放、声孔阵列刻蚀,兼容 SOI 埋氧层自停止,结构边缘质量稳定。

能力介绍

湿法各向异性腐蚀(KOH / TMAH)

利用单晶硅 (100)/(111) 晶面腐蚀速率差异实现自停止结构:V 型槽、金字塔尖、悬空膜与深腔体。KOH 速率高成本低,TMAH 与 CMOS 金属层兼容性更好。腐蚀深度由时间-速率标定控制,SiO₂/Si₃N₄ 作掩膜选择比优异。

干法刻蚀(RIE / ICP / DRIE)

RIE 适合浅结构与高选择比精细图形;ICP 高密度等离子体提升速率与垂直度;DRIE 深硅刻蚀采用 Bosch 工艺(刻蚀/钝化交替循环),实现近 90° 侧壁的深槽与通孔,深度可达数百微米。

刻蚀后检测与衔接

  • 形貌检测:剖面 SEM 观察深槽/通孔侧壁角、底角与扇贝波纹(scallop),必要时做侧壁粗糙度评估;
  • 尺寸与深度:光学轮廓仪测深度与台阶,CD 复测关键线宽;
  • 洁净处理:干法后去胶与颗粒清洗,湿法后 DI 冲洗与掩膜剥离,金属污染敏感项目可选专用隔离流程;
  • 衔接工艺:可接绝缘/种子层沉积、电镀填充、晶圆键合封装腔体与 TSV 全流程。

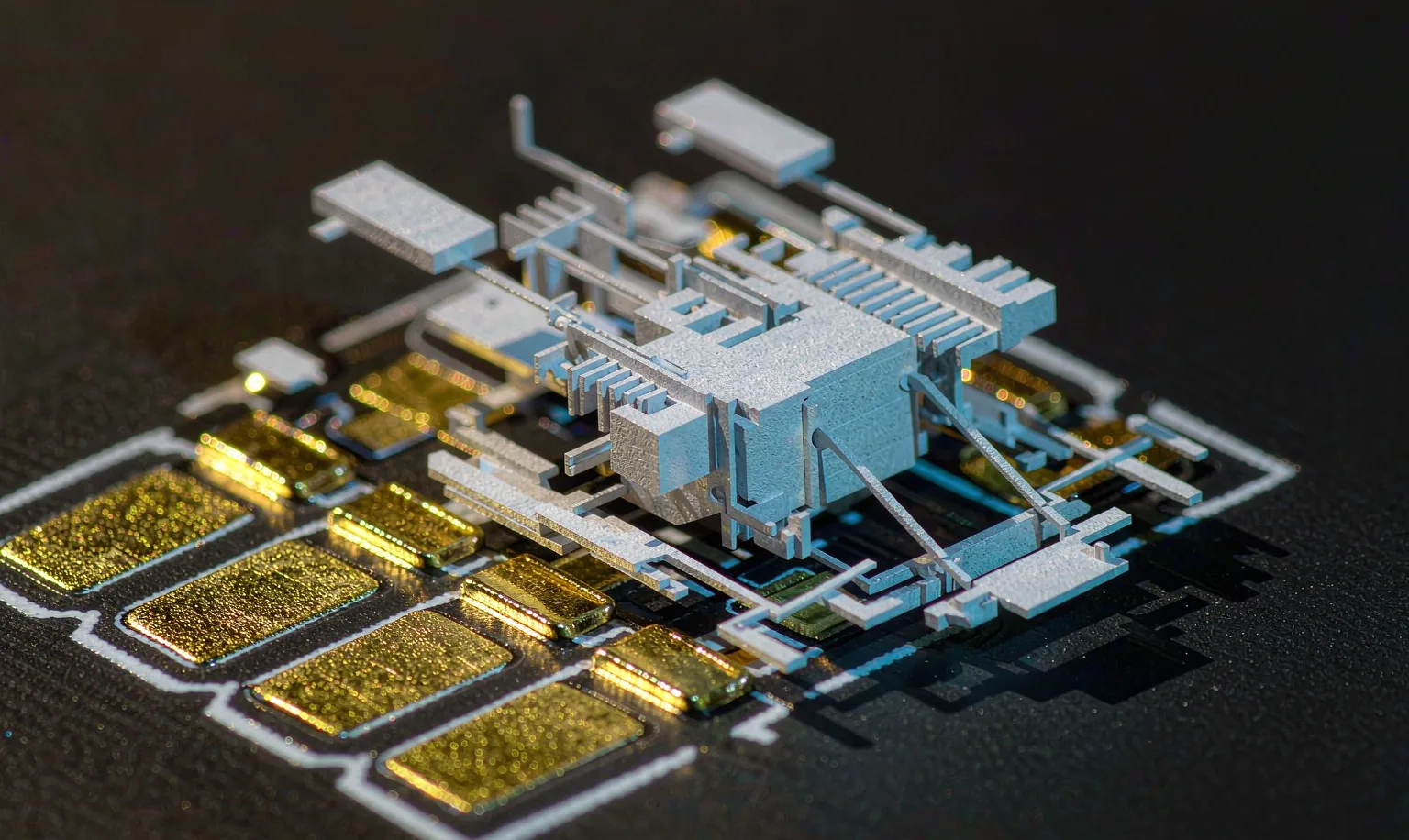

等离子刻蚀腔室与晶圆示意

剖面形貌、侧壁角与深度数据随批交付

刻蚀后检测与衔接

剖面 SEM 观察深槽/通孔侧壁角、底角与扇贝波纹(scallop),必要时做侧壁粗糙度评估;可接绝缘/种子层沉积、电镀填充与晶圆键合封装腔体。

参数规格

工艺能力指标

指标KOH / TMAH 湿法RIE / ICPDRIE(Bosch)
刻蚀材料单晶硅(晶向选择性)Si、SiO₂、Si₃N₄、Poly-Si、金属等硅(含 SOI 器件层/衬底层)
典型深度10 – 400μm0.1 – 20μm10 – 500μm
深宽比受晶面限制(≈100:1 膜厚方向)≤5:1可达 30:1
侧壁角54.7°((100) 自限制面)80–88°89–90°(扇形波纹 ≤100nm 可选优化)
选择比Si : SiO₂ > 100:1(KOH)SiO₂ : Si 可达 10:1(视配方)Si : 光刻胶 ≈ 50:1;Si : SiO₂ ≈ 150:1
刻蚀速率≈1μm/min(KOH, 80°C)0.1 – 1μm/min3 – 10μm/min
均匀性(片内)±5%±5%±5%

配套环节

配套环节说明
掩膜方案光刻胶 / SiO₂ / Si₃N₄ / 金属硬掩膜,可衔接光刻与薄膜沉积一站完成
结构检测剖面 SEM(深槽/通孔形貌、侧壁角、底角)、深度量测、CD 复测,数据随批附报告
后续工艺可接晶圆键合(腔体密封)、绝缘/种子层沉积、电镀填充等
衬底范围硅、SOI、玻璃(湿法/喷砂)、石英,2–8 英寸,异形片需评估

气相释放与湿法补充

工艺作用要点
气相 HF(vHF)释放干法去除牺牲氧化硅,释放悬空结构无液体表面张力、无粘连,对 Al 金属化兼容,适合惯性传感器
BOE / HF 湿法各向同性腐蚀 SiO₂ 与硅酸盐玻璃BOE 6:1 / 7:1 速率可控,可用于玻璃结构加工
热磷酸(H₃PO₄)去除氮化硅掩膜或牺牲层高温段对 SiO₂ 选择比高
金属湿法腐蚀Al / Au / Cr / Ti 等金属图形各有专用腐蚀体系,注意侧蚀与残留离子
临界点干燥(CPD)湿法释放后的无粘连干燥超临界 CO₂ 干燥,消除液面张力引起的结构塌陷

设备与工艺装备

按湿法/干法路线与释放工艺配置对应设备,仅列类别与用途,不涉及具体品牌:

设备类别典型配置用途
湿法腐蚀设备KOH / TMAH 腐蚀槽 / BOE-HF 槽各向异性腐蚀、膜片减薄与牺牲层去除
干法刻蚀设备RIE 刻蚀机 / ICP 刻蚀机 / DRIE 深硅刻蚀机精细图形、垂直侧壁与深槽通孔刻蚀
等离子设备等离子去胶机 / 各向同性刻蚀机去胶、表面清洗与损伤层释放
干燥设备临界点干燥设备(CO₂ 超临界)悬空结构无粘连干燥
形貌与深度量测剖面 SEM / 光学轮廓仪 / CD 量测侧壁角、深度与线宽验证

实际案例

MEMS 传感器

SOI 片 DRIE 埋氧层自停止释放

为惯性器件结构释放项目,采用 DRIE 刻至 BOX 层自停止,剖面 SEM 确认侧壁角与扇贝波纹并随批复核。

结构释放一致性好,侧壁近垂直、埋氧层自停止可靠。

微流控

深槽流道刻蚀 + 阳极键合封盖

在硅片刻蚀深槽流道后与玻璃基片阳极键合形成密封流道,键合前做平整度与颗粒双检。

流道深度均匀、密封性好,键合空洞率经红外检测确认。

先进封装

TSV 先通孔深孔刻蚀

为 TSV 项目提供深孔刻蚀,控制孔壁 scallop 与垂直度,为孔壁绝缘与填铜提供形貌基础。

孔深与侧壁形貌经剖面 SEM 确认,衔接后续电镀填充。

常见问题

KOH 湿法腐蚀和 DRIE 应该怎么选?
结构受晶向限制(V 槽、方腔、膜片)且批量大、成本敏感,选 KOH/TMAH;需要垂直侧壁、任意平面图形、高深宽比窄槽或与 CMOS 不兼容 KOH 污染时,选 DRIE。工程师会根据结构图纸直接给出建议。
DRIE 刻 300μm 深的槽,侧壁能做到多垂直?
Bosch 工艺常规侧壁角 89–90°,可通过优化钝化/刻蚀循环比改善底角与扇形波纹(scallop);对波纹敏感的应用(如后续保形镀膜)可在评估阶段提出,我们会调整配方并在 SEM 剖面数据中确认。
SOI 片做 DRIE 能做到埋氧层自停止吗?
可以。DRIE 对 Si : SiO₂ 选择比约 150:1,刻至 BOX 层自然减速停止,是 SOI MEMS 结构释放的常规做法。请提供 SOI 器件层/埋氧/衬底层厚度,工程师据此设定刻蚀终点监控。
刻蚀完还需要去胶、清洗吗?
默认包含。干法刻蚀后做去胶(氧等离子体 + 溶剂清洗)与颗粒清洗;湿法腐蚀后做 DI 水冲洗与掩膜层剥离(如需)。特殊洁净度要求(如金属污染控制)请提前说明。
释放悬空结构时怎么避免粘连(stiction)?
可选用气相 HF(vHF)干法释放,避免液体表面张力导致的悬空结构塌陷;若采用湿法释放,则配合临界点干燥(CO₂ 超临界干燥)消除液面张力。两者尤其适合高深宽比、低刚度的悬臂梁与薄膜结构。
金属膜(Al、Au、Ti 等)也能刻蚀吗?
可以。湿法可用对应金属腐蚀液(Al、Au、Cr、Ti 等各有专用体系),干法可用氯基 ICP-RIE 刻蚀 Al、TiN、W 等;金、铂等贵金属可用氩离子铣。请提供膜层与下层材料,以便评估选择比与侧蚀控制。
SiC、GaN 等化合物半导体能刻蚀吗?
可以,采用氯基(GaN)或氟/氧基(SiC)ICP-RIE 配方,配合 Ni/Au 等高选择比硬掩膜,用于台面隔离与沟槽结构;选择比与侧壁形貌按材料与结构尺寸评估,建议先做小样验证。
DRIE 的最大深宽比和深度是多少?
DRIE(Bosch 工艺)深宽比可达 30:1,深度约 10–500μm,侧壁角 89–90°,片内均匀性约 ±5%,剖面 SEM 数据随批交付。
刻蚀掩膜可以选哪些?
可选光刻胶、SiO₂、Si₃N₄ 或金属硬掩膜,并可衔接光刻与薄膜沉积一站完成;请提供结构图纸与所需选择比,工程师会给出掩膜方案。
支持哪些衬底材料和尺寸?
支持硅、SOI、玻璃与石英,晶圆尺寸 2–8 英寸;异形片与特殊材料需先评估,金属污染敏感项目可选专用隔离流程。
