新能源汽车主驱逆变器
导电型 4H-SiC 用于 MOSFET 与功率模块,降低导通与开关损耗,是电动车功率模块大规模普及的关键材料。
材料解析 · 2026-10-05 · 约 7 分钟

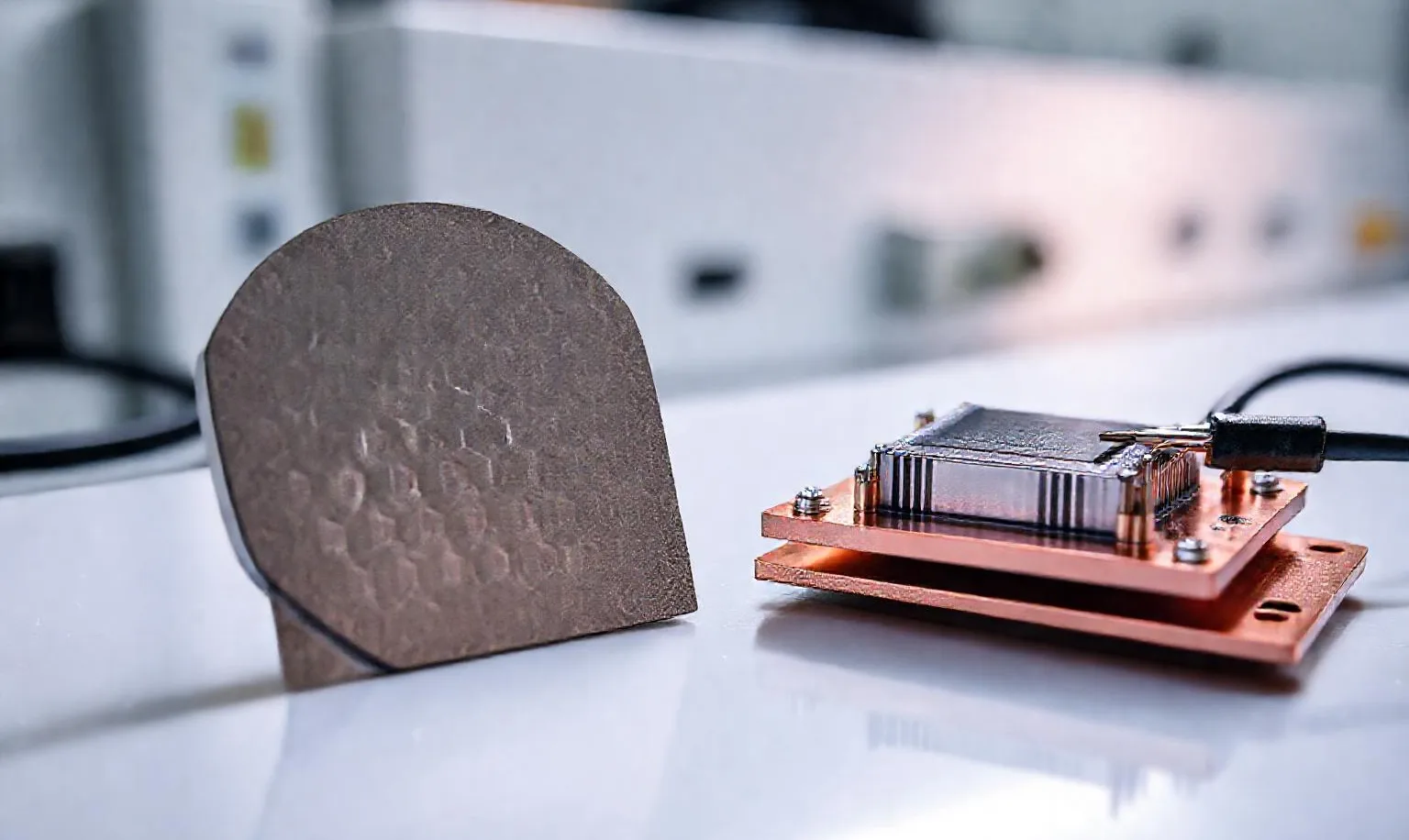

碳化硅(SiC)是第三代半导体的代表材料:禁带宽度约为硅的 3 倍,击穿场强约为硅的 10 倍,热导率约为硅的 3 倍。这三项物理优势让 SiC 器件在高压、高温、高频场景全面超越硅基器件,直接推动了新能源汽车主驱逆变器、光伏逆变器与充电桩的技术换代。
4H-SiC 以高击穿场强与高热导率,支撑高压高温高频功率器件
器件级衬底几乎只用 4H-SiC——它的电子迁移率各向异性小、室温迁移率高、禁带宽度(3.26 eV)适中,综合性能最适合做功率器件。6H-SiC 仅在部分射频与 LED 场景使用,采购时认准 4H 即可。以下从应用、指标与国产供应三方面展开。
SiC 的优势集中在高压、高温、高频场景,主要落地在以下器件与应用。
导电型 4H-SiC 用于 MOSFET 与功率模块,降低导通与开关损耗,是电动车功率模块大规模普及的关键材料。
SiC 肖特基二极管(SBD)与 MOSFET 提升转换效率、缩小系统体积与散热需求。
面向大功率快充与工业电源,SiC 器件在高温高频下保持高效,减少磁性元件体积。
半绝缘型 SiC 作为 GaN 射频外延衬底,高阻隔离微波信号,用于基站与雷达功放。
纵向器件需要低阻衬底做底电极,导电型 SiC 的低阻特性是模块设计的物理基础。
行业从 150mm 走向 200mm,单片可切芯片数约为 150mm 的 1.8 倍,直接摊薄单器件成本。
两类衬底价格与供应格局差异很大,下单前务必确认器件工艺需要的是哪一类——这是 SiC 采购最常见的错误。
微管、位错与翘曲度是影响 SiC 器件良率的三大硬指标
微管密度、位错密度与翘曲度直接影响器件漏电、击穿与光刻对焦,是 SiC 衬底选型最该盯紧的三项指标。
国产 SiC 衬底近年进展迅速:6 英寸导电型衬底已实现规模化供应,质量与进口产品差距明显缩小,价格优势突出;8 英寸衬底多家头部厂商已进入送样与小批量阶段。对采购方的建议:
SiC 行业正在复制硅片的规模化路径:从 150mm 走向 200mm。同样的工艺条件下,200mm 衬底的单片可切芯片数约为 150mm 的 1.8 倍,直接摊薄单器件成本,这是电动车功率模块大规模普及所需的关键一步。对采购方的现实含义是:研发阶段可先用 6 英寸快速迭代,量产导入时提前评估 8 英寸的供应能力与产线兼容性。
导电型与半绝缘型对比、材料特性与衬底规格速查。
| 类型 | 电阻率 | 掺杂方式 | 典型应用 |
|---|---|---|---|
| 导电型(N 型) | 0.015–0.030 Ω·cm | 氮掺杂 | SiC SBD、MOSFET、功率模块(纵向器件需要低阻衬底做底电极) |
| 半绝缘型(SI) | ≥ 1×10⁵ Ω·cm | 钒掺杂或高纯补偿 | GaN-on-SiC 射频外延衬底(高阻隔离微波信号) |
| 特性 | 4H-SiC | 6H-SiC | 硅(Si) |
|---|---|---|---|
| 禁带宽度(eV) | 3.26 | 3.02 | 1.12 |
| 临界击穿场强(MV/cm) | 2.8 | 2.5 | 0.3 |
| 电子迁移率(cm²/V·s,⊥c 轴) | 1,000 | 400 | 1,400 |
| 热导率(W/cm·K) | 4.9 | 4.9 | 1.5 |
| 饱和漂移速度(×10⁷ cm/s) | 2.0 | 2.0 | 1.0 |
| Baliga 优值(归一化到硅) | 340 | 200 | 1 |
| 参数 | 典型规格 |
|---|---|
| 直径 | 150mm(6 英寸)、200mm(8 英寸) |
| 晶型 | 4H-SiC、6H-SiC |
| 掺杂 / 类型 | N 型(氮掺杂)、半绝缘型(钒掺杂) |
| 电阻率 | N 型 0.015–0.030 Ω·cm;半绝缘型 > 1×10⁶ Ω·cm |
| 晶向 | 4H 标准:偏 〈11-20〉方向 4° |
| 厚度 | 350μm、500μm 为标准值,可定制 |
| 表面 | CMP 抛光,外延级 Ra < 0.2nm |
| 微管密度 | 量产级 ≤ 0.5 /cm²;车规级 ≤ 0.1 /cm² |
| TTV / Bow / Warp | TTV < 5μm、Bow < 25μm、Warp < 35μm |
说明:Baliga 优值 = ε·μ·Ec³,用于衡量材料做功率器件的综合潜力,数值越高越适合高压大电流场景。
SiC 衬底从长晶到成品涉及的主要设备与工艺类别。
| 设备 / 工艺类别 | 典型配置 | 用途 |
|---|---|---|
| 长晶设备 | 高温物理气相传输(PVT)长晶炉 | SiC 单晶生长与晶型控制 |
| 切割与研磨 | 多线切割机、双面研磨机 | 切片与厚度成形 |
| 抛光设备 | CMP 化学机械抛光机 | 表面亚纳米级粗糙度控制 |
| 外延设备 | SiC 外延生长炉 | 功率与射频外延结构 |
| 晶体质量量测 | XRD 摇摆曲线、缺陷检测 | 位错与晶体质量评估 |
| 电学与几何量测 | 电阻率 mapping、TTV / Bow / Warp 量测 | 掺杂均匀性与翘曲验收 |
以下案例均已匿名化处理,仅保留合作模式与可分享的结果。
客户中试阶段优先采用国产 6 英寸导电型 4H-SiC,随批索取 XRD 摇摆曲线、电阻率 mapping 与位错数据。
结果:参数留足裕量,中试迭代周期明显缩短。
客户做 GaN-on-SiC 射频外延,重点关注半绝缘衬底的批次一致性,我们提前锁定货源并随批提供电阻率与晶体质量数据。
结果:多批外延结果一致性满足验证要求。
选 SiC 衬底,先分清导电型与半绝缘型,再盯住微管密度、位错与翘曲这三项硬指标。研发阶段可用国产 6 英寸快速迭代,量产导入则建立双供应商体系并提前评估 8 英寸供应能力。每一批都索要晶体、电学与几何检测数据,是把不良风险挡在产线之外的最有效办法。
